简介
开发板简介
芯驿电子科技（上海）有限公司基于 XILINX Zynq UltraScale+ MPSoCs 开发平台的开发板（型号：DZ7）2025 款正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。这款 MPSoCs 开发平台使用XILINX ZYNQ UltraScale+ EV芯片ZU7EV的解决方案，它采用Processing System(PS) +Programmable Logic(PL)技术将四核ARM Cortex-A53 和FPGA 可编程逻辑集成在一颗芯片上。另外开发板上FPGA的 PS 端带有 4 片，共 4GB 高速 DDR4 SDRAM 芯片，1 片 8GB 的 eMMC 存储芯片和 2 片 256Mb 的 QSPI FLASH 芯片。在底板设计上我们为用户扩展了丰富的外围接口，比如 2 路 FMC HPC、1 路 M.2 SSD 接口、1 路 mini_DP 接口、1 路 USB3.0Type-C 接口、2路千兆以太网接口、1 路CANFD和GPS接口、1路QSFP+光纤接口、1 路 TF 卡接口、等。满足用户各种高速数据交换，数据存储，视频传输处理，用于车载等垂直行业模块化产品功能基板，基于AMD MPSOC ZU7EV，带2路FMC接口，可构建车载ECU产品的老化测试等产品，是一款"专业级“的 ZYNQ 开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。

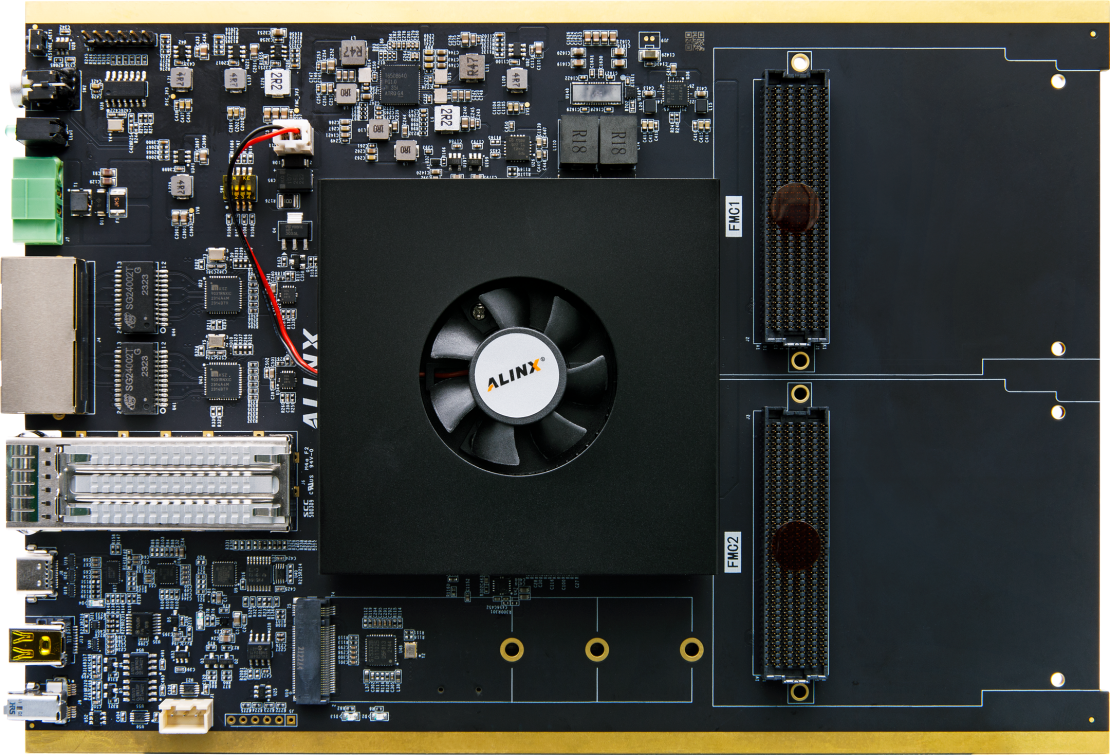

图1.1 开发板实物图

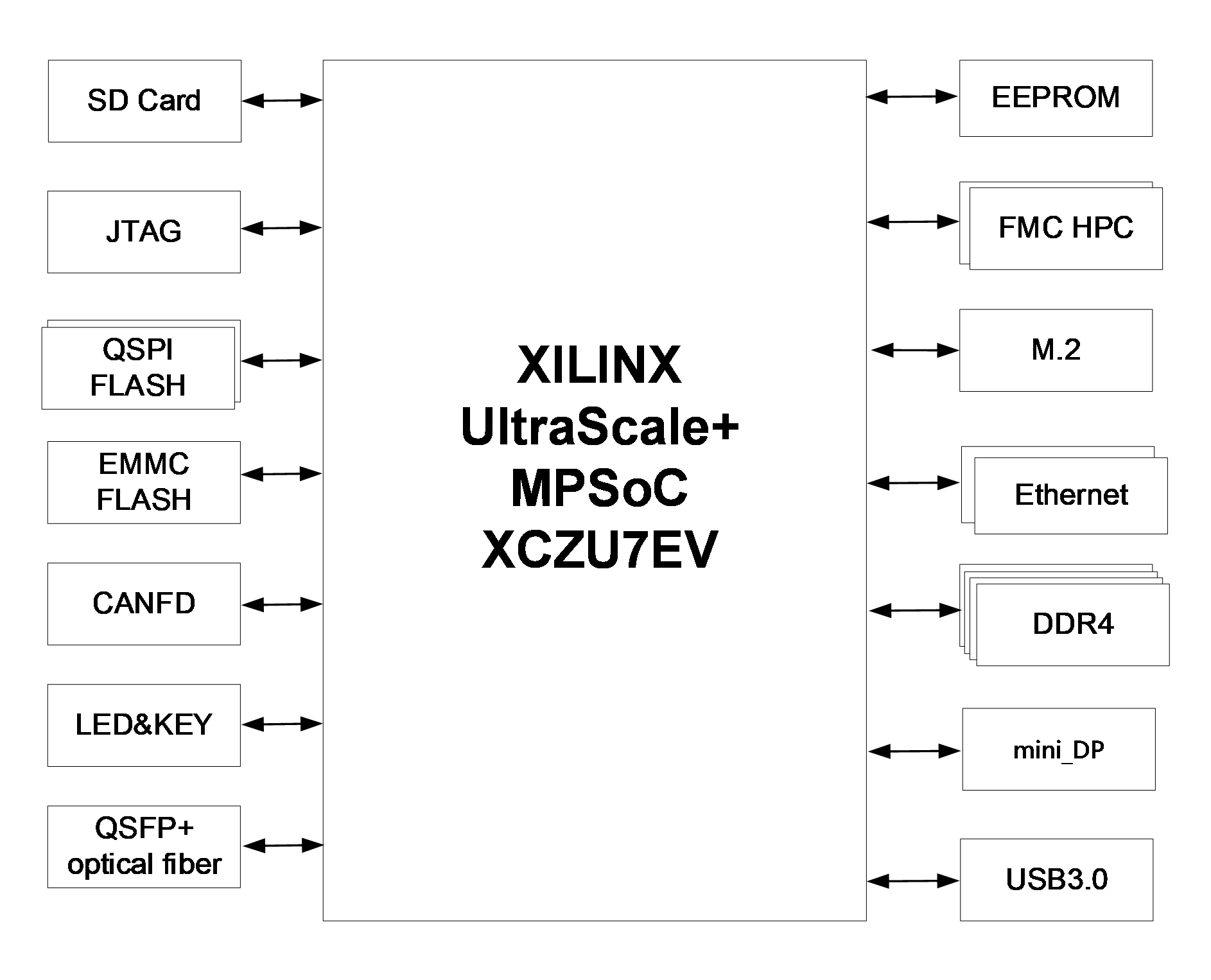

下图为整个开发系统的结构示意图：
图1.2 开发板系统设计示意图
通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。
Xilinx ARM+FPGA 芯片XCZU7EV-2FFVC1156I。
DDR4：PS端带有四片大容量1GB（共4GB）高速DDR4 SDRAM。
eMMC：PS端挂载一片8GB eMMC FLASH 存储芯片，用户存储操作系统文件或者其他用户数据。
QSPI FLASH：两片256Mbit 的QSPI FLASH 存储芯片, 可用作ZYNQ 芯片的Uboot 文件，系统文件和用户数据的存储。
M.2接口：1路PCIEx4标准的M.2接口，用于连接M.2的SSD固态硬盘，单路通信速度高达5Gbps。
DP输出接口：1路标准的Display Port输出显示接口，用于视频图像的显示。最高支持4K@30Hz或者1080P@60Hz输出。
USB3.0接口：1路USB3.0接口，USB接口类型为TYPE C。支持HOST，SLAVE，OTG三种模式。
千兆以太网接口：2路PS端的10/100M/1000M以太网RJ45接口。用于和电脑或其它网络设备进行以太网数据交换。

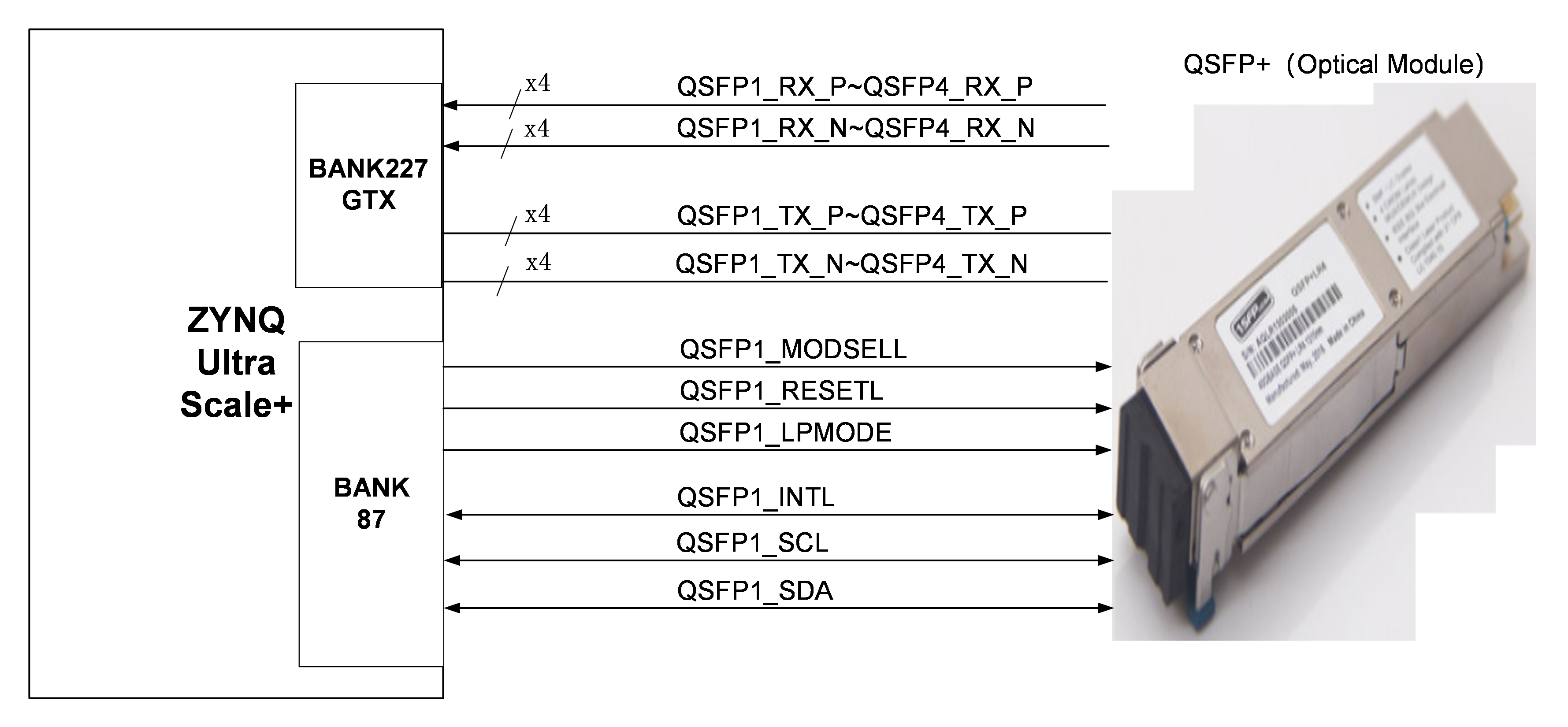

QSFP+光纤接口：FPGA的GTH收发器的4路高速收发器连接到1个QSFP+的光模块接口，实现QSFP+的光纤通信接口。光纤数据通信接收和发送的速度高达40Gb/s。

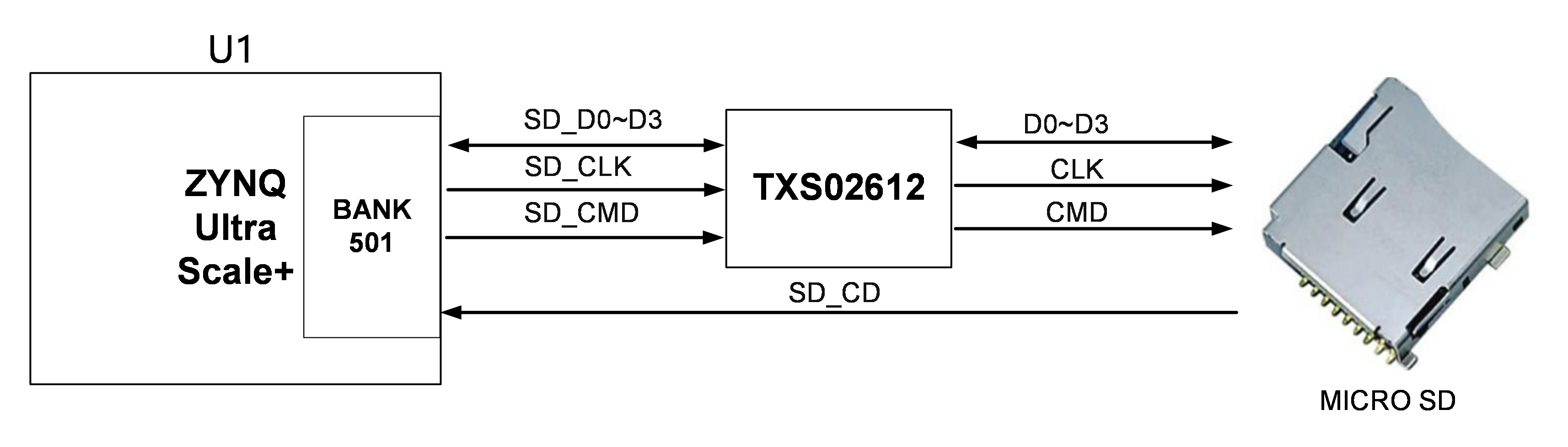

Micro SD卡座：1路Micro SD卡座，用于存储操作系统镜像和文件系统。

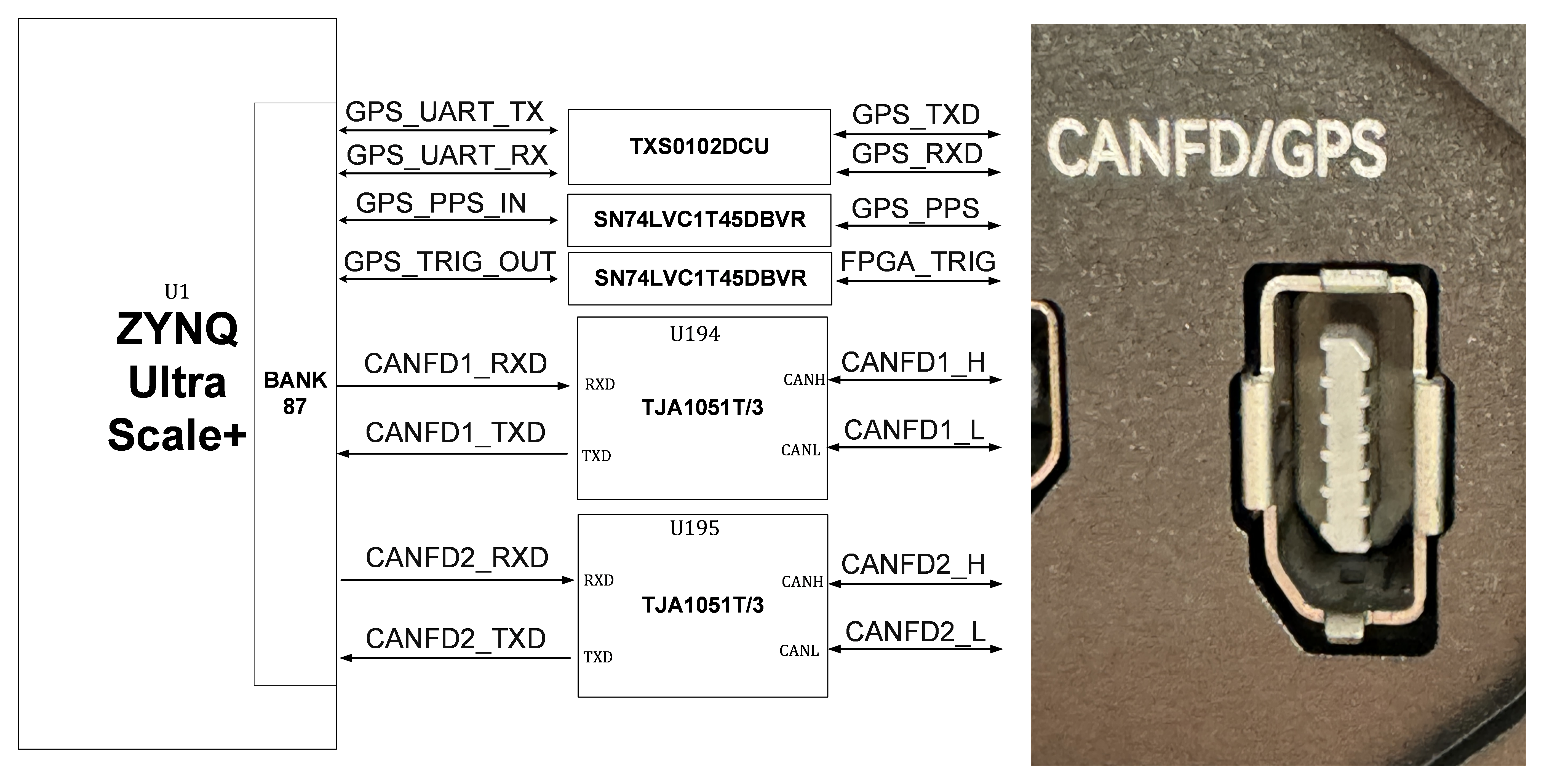

CANFD通信接口；GPS接口：2 路CAN 总线接口，选用NXP公司的TJA1051T/3 芯片;GPS信号通过电平转换芯片连接到FPGA，GPS信号和CANFD信号采用10PIN外部接口。
FMC扩展口：2个标准的FMC HPC的扩展口，可以外接XILINX或者我们Alinx的各种FMC模块（HDMI输入输出模块，GMSL视频采集模块，GMSL视频注入模块等等）。
JTAG调试口：1个10针2.54mm标准的JTAG口，用于FPGA程序的下载和调试，用户可以通过XILINX下载器对ZU7EV系统进行调试和下载。

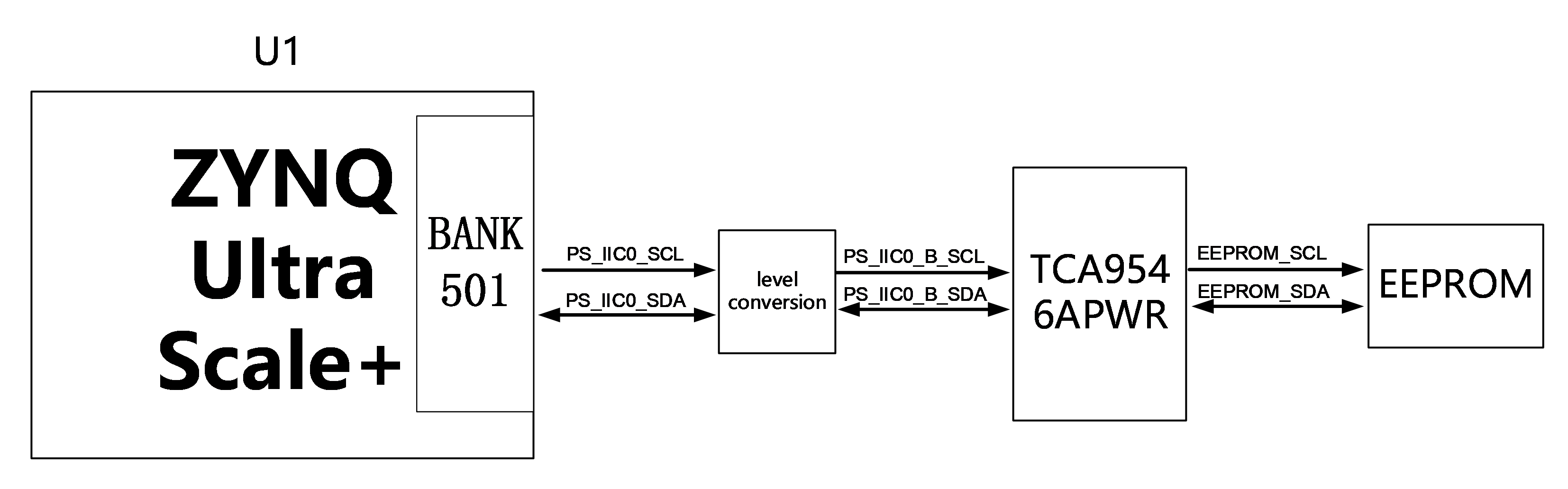

EEPROM：1片IIC接口的EEPROM 24LC04;

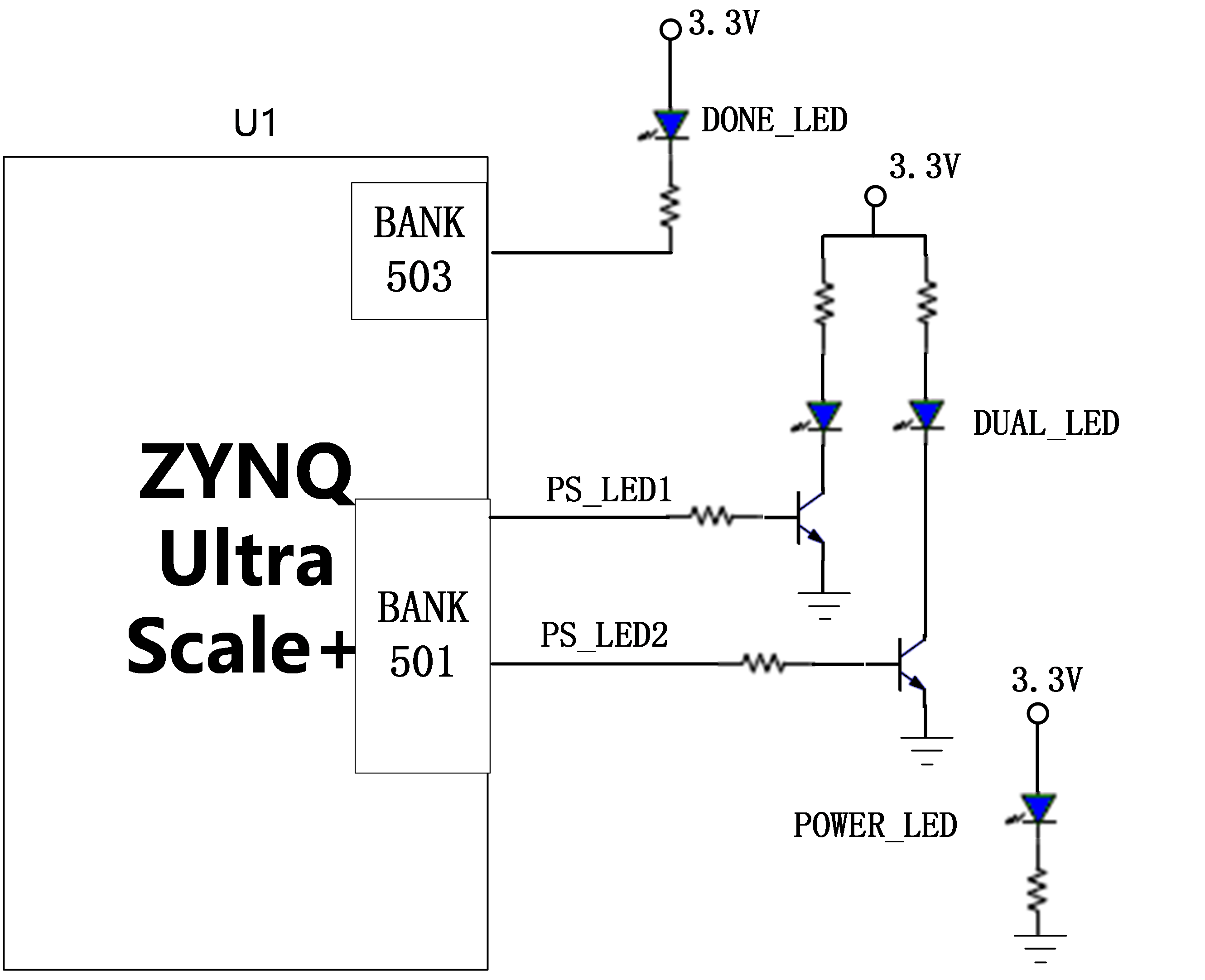

LED灯：4个发光二极管LED, 1个双层LED灯。板卡上1个电源指示灯，1个DONE配置指示灯，2个用户指示灯，双层LED灯连接到PS端。
按键：1个侧边复位按键,1个侧边电源按键。
ZYNQ芯片
开发板使用的是Xilinx公司的Zynq UltraScale+ MPSoCs EV系列的系列的芯片，型号为XCZU7EV-2FFVC1156I。ZU7EV芯片的PS系统集成了4个ARM Cortex™-A53处理器，速度高达1.3Ghz，支持2级Cache; 另外ZU7EV还包含2个Cortex-R5处理器（速度高达533Mhz）。
ZU7EV芯片支持32位或者64位的DDR4，LPDDR4，DDR3,DDR3L, LPDDR3存储芯片，在PS端带有丰富的高速接口如PCIE Gen2, USB3.0, SATA 3.1, DisplayPort；另外还支持USB2.0，千兆以太网，SD/SDIO，I2C，CAN，UART，GPIO等接口。PL端内部含有丰富的可编程逻辑单元，DSP和内部RAM。ZU7EV芯片的总体框图如图2.1所示。

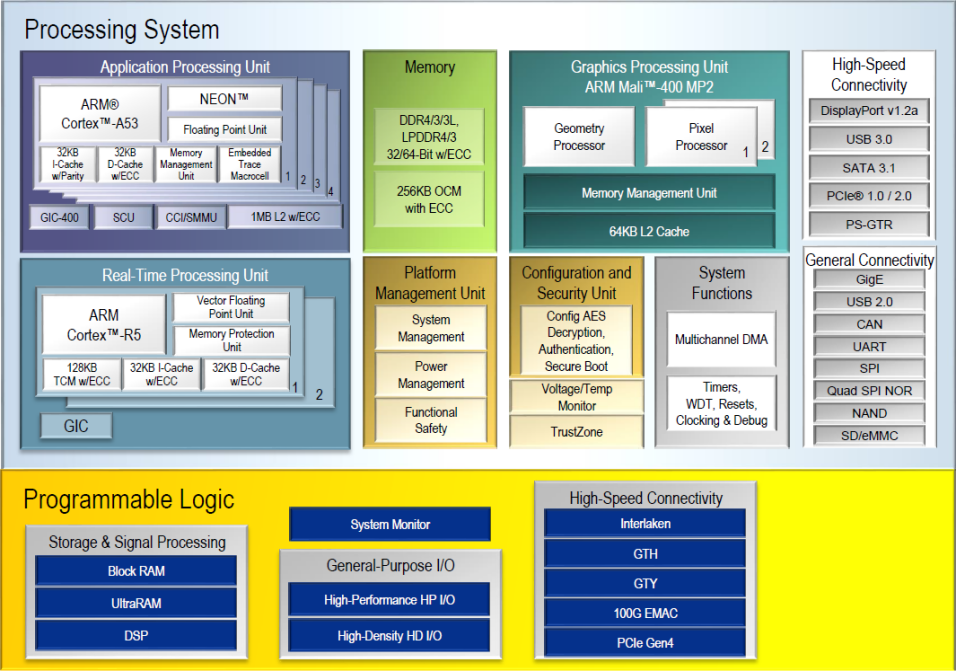

图2.1-ZYNQ ZU7EV芯片的总体框图
其中PS系统部分的主要参数如下：
ARM 四核Cortex™-A53处理器，速度高达1.3GHz，每个CPU 32KB 1级指令和数据缓存，1MB 2级缓存 2个CPU共享。
ARM 双核Cortex.R5处理器，速度高达533MHz，每个CPU 32KB 1级指令和数据缓存，及128K紧耦合内存。
图像视频处理器Mali-400 MP2, 速度高达677MHz，64KB 2级缓存。
外部存储接口，支持32/64bit DDR4/3/3L、LPDDR4/3接口。
静态存储接口，支持NAND, 2xQuad-SPI FLASH。
高速连接接口，支持PCIe Gen2 x4, 2xUSB3.0, Sata 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet。
普通连接接口：2xUSB2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO。
电源管理：支持Full/Low/PL/Battery四部分电源的划分。
加密算法：支持RSA, AES和SHA。
系统监控：10位1Mbps的AD采样，用于温度和电压的检测。
其中PL逻辑部分的主要参数如下：
逻辑单元(System Logic Cells)：504K；
触发器(CLB flip-flops) : 460.8K；
查找表(CLBLUTs) : 230.4K；
Block RAM：11Mb；
时钟管理单元（CMTs）: 8个；
DSP Slices：1728个；
GTH 16.3Gb/s收发器： 24个。
XCZU7EV-2FFVC1156I芯片的速度等级为-2，工业级，封装为FFVC1156。
DDR4 DRAM
DZ7板上配有4片Micron(美光）的1GB的DDR4芯片,型号为MT40A512M16LY-062E, 其中PS端挂载4片DDR4，组成64位数据总线带宽和4GB的容量。PS端的DDR4 SDRAM的最高运行速度可达1200MHz(数据速率2400Mbps)，4片DDR4存储系统直接连接到了PS的BANK504的存储器接口上。PS端的DDR4 SDRAM的具体配置如下表3.1所示。
| 位置 | 位号 | 芯片型号 | 容量 | 厂家 |
| PS | U4,U5,U6,U7 | MT40A512M16LY-062E | 512M x 16bit | Micron |
表3.1 DDR4 SDRAM配置
DDR4的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，保证DDR4的高速稳定的工作。

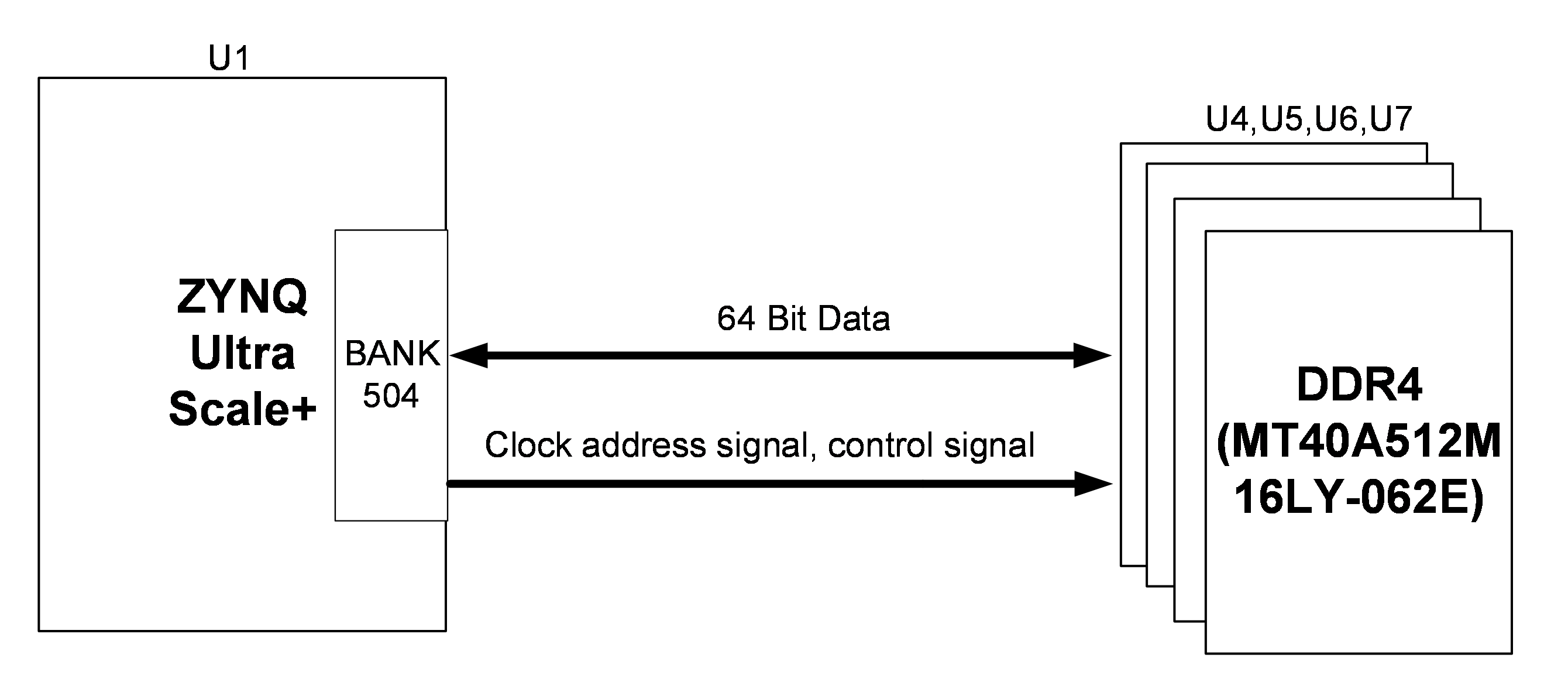

PS端的DDR4的硬件连接方式如图3.1所示:
图3.1 PS端DDR4 DRAM原理图部分
PS端DDR4 SDRAM引脚分配：
| 信号名称 | 引脚名 | 引脚号 |
| PS_DDR4_DQS0_N | PS_DDR_DQS_N0_504 | AN27 |
| PS_DDR4_DQS0_P | PS_DDR_DQS_P0_504 | AN26 |
| PS_DDR4_DQS1_N | PS_DDR_DQS_N1_504 | AP30 |
| PS_DDR4_DQS1_P | PS_DDR_DQS_P1_504 | AN29 |
| PS_DDR4_DQS2_N | PS_DDR_DQS_N2_504 | AJ26 |
| PS_DDR4_DQS2_P | PS_DDR_DQS_P2_504 | AH26 |
| PS_DDR4_DQS3_N | PS_DDR_DQS_N3_504 | AK29 |
| PS_DDR4_DQS3_P | PS_DDR_DQS_P3_504 | AK28 |
| PS_DDR4_DQS4_N | PS_DDR_DQS_N4_504 | AD31 |
| PS_DDR4_DQS4_P | PS_DDR_DQS_P4_504 | AD30 |
| PS_DDR4_DQS5_N | PS_DDR_DQS_N5_504 | Y28 |
| PS_DDR4_DQS5_P | PS_DDR_DQS_P5_504 | Y27 |
| PS_DDR4_DQS6_N | PS_DDR_DQS_N6_504 | AB34 |
| PS_DDR4_DQS6_P | PS_DDR_DQS_P6_504 | AB33 |
| PS_DDR4_DQS7_N | PS_DDR_DQS_N7_504 | W32 |
| PS_DDR4_DQS7_P | PS_DDR_DQS_P7_504 | W31 |
| PS_DDR4_DQ0 | PS_DDR_DQ0_504 | AP27 |
| PS_DDR4_DQ1 | PS_DDR_DQ1_504 | AP25 |
| PS_DDR4_DQ2 | PS_DDR_DQ2_504 | AP26 |
| PS_DDR4_DQ3 | PS_DDR_DQ3_504 | AM26 |
| PS_DDR4_DQ4 | PS_DDR_DQ4_504 | AP24 |
| PS_DDR4_DQ5 | PS_DDR_DQ5_504 | AL25 |
| PS_DDR4_DQ6 | PS_DDR_DQ6_504 | AM25 |
| PS_DDR4_DQ7 | PS_DDR_DQ7_504 | AM24 |
| PS_DDR4_DQ8 | PS_DDR_DQ8_504 | AM28 |
| PS_DDR4_DQ9 | PS_DDR_DQ9_504 | AN28 |
| PS_DDR4_DQ10 | PS_DDR_DQ10_504 | AP29 |
| PS_DDR4_DQ11 | PS_DDR_DQ11_504 | AP28 |
| PS_DDR4_DQ12 | PS_DDR_DQ12_504 | AM31 |
| PS_DDR4_DQ13 | PS_DDR_DQ13_504 | AP31 |
| PS_DDR4_DQ14 | PS_DDR_DQ14_504 | AN31 |
| PS_DDR4_DQ15 | PS_DDR_DQ15_504 | AM30 |
| PS_DDR4_DQ16 | PS_DDR_DQ16_504 | AF25 |
| PS_DDR4_DQ17 | PS_DDR_DQ17_504 | AG25 |
| PS_DDR4_DQ18 | PS_DDR_DQ18_504 | AG26 |
| PS_DDR4_DQ19 | PS_DDR_DQ19_504 | AJ25 |
| PS_DDR4_DQ20 | PS_DDR_DQ20_504 | AG24 |
| PS_DDR4_DQ21 | PS_DDR_DQ21_504 | AK25 |
| PS_DDR4_DQ22 | PS_DDR_DQ22_504 | AJ24 |
| PS_DDR4_DQ23 | PS_DDR_DQ23_504 | AK24 |
| PS_DDR4_DQ24 | PS_DDR_DQ24_504 | AH28 |
| PS_DDR4_DQ25 | PS_DDR_DQ25_504 | AH27 |
| PS_DDR4_DQ26 | PS_DDR_DQ26_504 | AJ27 |
| PS_DDR4_DQ27 | PS_DDR_DQ27_504 | AK27 |
| PS_DDR4_DQ28 | PS_DDR_DQ28_504 | AL26 |
| PS_DDR4_DQ29 | PS_DDR_DQ29_504 | AL27 |
| PS_DDR4_DQ30 | PS_DDR_DQ30_504 | AH29 |
| PS_DDR4_DQ31 | PS_DDR_DQ31_504 | AL28 |
| PS_DDR4_DQ32 | PS_DDR_DQ32_504 | AB29 |
| PS_DDR4_DQ33 | PS_DDR_DQ33_504 | AB30 |
| PS_DDR4_DQ34 | PS_DDR_DQ34_504 | AC29 |
| PS_DDR4_DQ35 | PS_DDR_DQ35_504 | AD32 |
| PS_DDR4_DQ36 | PS_DDR_DQ36_504 | AC31 |
| PS_DDR4_DQ37 | PS_DDR_DQ37_504 | AE30 |
| PS_DDR4_DQ38 | PS_DDR_DQ38_504 | AC28 |
| PS_DDR4_DQ39 | PS_DDR_DQ39_504 | AE29 |
| PS_DDR4_DQ40 | PS_DDR_DQ40_504 | AC27 |
| PS_DDR4_DQ41 | PS_DDR_DQ41_504 | AA27 |
| PS_DDR4_DQ42 | PS_DDR_DQ42_504 | AA28 |
| PS_DDR4_DQ43 | PS_DDR_DQ43_504 | AB28 |
| PS_DDR4_DQ44 | PS_DDR_DQ44_504 | W27 |
| PS_DDR4_DQ45 | PS_DDR_DQ45_504 | W29 |
| PS_DDR4_DQ46 | PS_DDR_DQ46_504 | W28 |
| PS_DDR4_DQ47 | PS_DDR_DQ47_504 | V27 |
| PS_DDR4_DQ48 | PS_DDR_DQ48_504 | AA32 |
| PS_DDR4_DQ49 | PS_DDR_DQ49_504 | AA33 |
| PS_DDR4_DQ50 | PS_DDR_DQ50_504 | AA34 |
| PS_DDR4_DQ51 | PS_DDR_DQ51_504 | AE34 |
| PS_DDR4_DQ52 | PS_DDR_DQ52_504 | AD34 |
| PS_DDR4_DQ53 | PS_DDR_DQ53_504 | AB31 |
| PS_DDR4_DQ54 | PS_DDR_DQ54_504 | AC34 |
| PS_DDR4_DQ55 | PS_DDR_DQ55_504 | AC33 |
| PS_DDR4_DQ56 | PS_DDR_DQ56_504 | AA30 |
| PS_DDR4_DQ57 | PS_DDR_DQ57_504 | Y30 |
| PS_DDR4_DQ58 | PS_DDR_DQ58_504 | AA31 |
| PS_DDR4_DQ59 | PS_DDR_DQ59_504 | W30 |
| PS_DDR4_DQ60 | PS_DDR_DQ60_504 | Y33 |
| PS_DDR4_DQ61 | PS_DDR_DQ61_504 | W33 |
| PS_DDR4_DQ62 | PS_DDR_DQ62_504 | W34 |
| PS_DDR4_DQ63 | PS_DDR_DQ63_504 | Y34 |
| PS_DDR4_DM0 | PS_DDR_DM0_504 | AN24 |
| PS_DDR4_DM1 | PS_DDR_DM1_504 | AM29 |
| PS_DDR4_DM2 | PS_DDR_DM2_504 | AH24 |
| PS_DDR4_DM3 | PS_DDR_DM3_504 | AJ29 |
| PS_DDR4_DM4 | PS_DDR_DM4_504 | AD29 |
| PS_DDR4_DM5 | PS_DDR_DM5_504 | Y29 |
| PS_DDR4_DM6 | PS_DDR_DM6_504 | AC32 |
| PS_DDR4_DM7 | PS_DDR_DM7_504 | Y32 |
| PS_DDR4_A0 | PS_DDR_A0_504 | AN34 |
| PS_DDR4_A1 | PS_DDR_A1_504 | AM34 |
| PS_DDR4_A2 | PS_DDR_A2_504 | AM33 |
| PS_DDR4_A3 | PS_DDR_A3_504 | AL34 |
| PS_DDR4_A4 | PS_DDR_A4_504 | AL33 |
| PS_DDR4_A5 | PS_DDR_A5_504 | AK33 |
| PS_DDR4_A6 | PS_DDR_A6_504 | AK30 |
| PS_DDR4_A7 | PS_DDR_A7_504 | AJ30 |
| PS_DDR4_A8 | PS_DDR_A8_504 | AJ31 |
| PS_DDR4_A9 | PS_DDR_A9_504 | AH31 |
| PS_DDR4_A10 | PS_DDR_A10_504 | AG31 |
| PS_DDR4_A11 | PS_DDR_A11_504 | AF31 |
| PS_DDR4_A12 | PS_DDR_A12_504 | AG30 |
| PS_DDR4_A13 | PS_DDR_A13_504 | AF30 |
| PS_DDR4_ODT0 | PS_DDR_ODT0_504 | AP32 |
| PS_DDR4_PARITY | PS_DDR_PARITY_504 | AA26 |
| PS_DDR4_RAS_B | PS_DDR_A16_504 | AF28 |
| PS_DDR4_RESET_B | PS_DDR_RAM_RST_N_504 | AD26 |
| PS_DDR4_WE_B | PS_DDR_A14_504 | AG29 |
| PS_DDR4_ACT_B | PS_DDR_ACT_N_504 | AE25 |
| PS_DDR4_ALERT_B | PS_DDR_ALERT_N_504 | AB26 |
| PS_DDR4_BA0 | PS_DDR_BA0_504 | AE27 |
| PS_DDR4_BA1 | PS_DDR_BA1_504 | AE28 |
| PS_DDR4_BG0 | PS_DDR_BG0_504 | AD27 |
| PS_DDR4_CAS_B | PS_DDR_A15_504 | AG28 |
| PS_DDR4_CKE0 | PS_DDR_CKE0_504 | AN33 |
| PS_DDR4_CS0_B | PS_DDR_CS_N0_504 | AP33 |
| PS_DDR4_CLK0_N | PS_DDR_CK_N0_504 | AN32 |
| PS_DDR4_CLK0_P | PS_DDR_CK0_504 | AL31 |
表3.1 PS端DDR4 SDRAM引脚分配表
QSPI Flash
DZ7板卡配有2片256MBit大小的Quad-SPI FLASH芯片组成8位带宽数据总线，FLASH型号为MT25QU256ABA1EW9，它使用1.8V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中，它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括FPGA的bit文件、ARM的应用程序代码以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表4.1。
| 位号 | 芯片类型 | 容量 | 厂家 |
| U2,U3 | MT25QU256ABA1EW9 | 256M bit | Micron |
表4.1- QSPI Flash的型号和参数
QSPI FLASH连接到ZYNQ芯片的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为QSPI FLASH接口。为图4.1为QSPI Flash在原理图中的部分。
图4-1 QSPI Flash连接示意图
配置芯片引脚分配：
| 信号名称 | 引脚名 | 引脚号 |
| MIO0_QSPI0_SCLK | PS_MIO0_500 | A24 |
| MIO1_QSPI0_IO1 | PS_MIO1_500 | C24 |
| MIO2_QSPI0_IO2 | PS_MIO2_500 | B24 |
| MIO3_QSPI0_IO3 | PS_MIO3_500 | E25 |
| MIO4_QSPI0_IO0 | PS_MIO4_500 | A25 |
| MIO5_QSPI0_SS_B | PS_MIO5_500 | D25 |
| MIO10_QSPI1_IO2 | PS_MIO10_500 | F26 |
| MIO11_QSPI1_IO3 | PS_MIO11_500 | B26 |
| MIO12_QSPI1_SCLK | PS_MIO12_500 | C27 |
| MIO7_QSPI1_SS_B | PS_MIO7_500 | B25 |
| MIO8_QSPI1_IO0 | PS_MIO8_500 | D26 |
| MIO9_QSPI1_IO1 | PS_MIO9_500 | C26 |
表4.2-QSPI FLASH引脚分配表
eMMC Flash
DZ7开发板配有一片大容量的8GB大小的eMMC FLASH芯片，型号为MTFC8GAKAJCN-4M，它支持JEDEC e-MMC V5.0标准的HS-MMC接口，电平支持1.8V或者3.3V。eMMC FLASH和ZYNQ连接的数据宽度为8bit。由于eMMC FLASH的大容量和非易失特性，在ZYNQ系统使用中，它可以作为系统大容量的存储设备，比如存储ARM的应用程序、系统文件以及其它的用户数据文件。eMMC FLASH的具体型号和相关参数见表5.1。
| 位号 | 芯片类型 | 容量 | 厂家 |
| U8 | MTFC8GAKAJCN-4M | 8G Byte | Micron |
表5.1 eMMC Flash的型号和参数

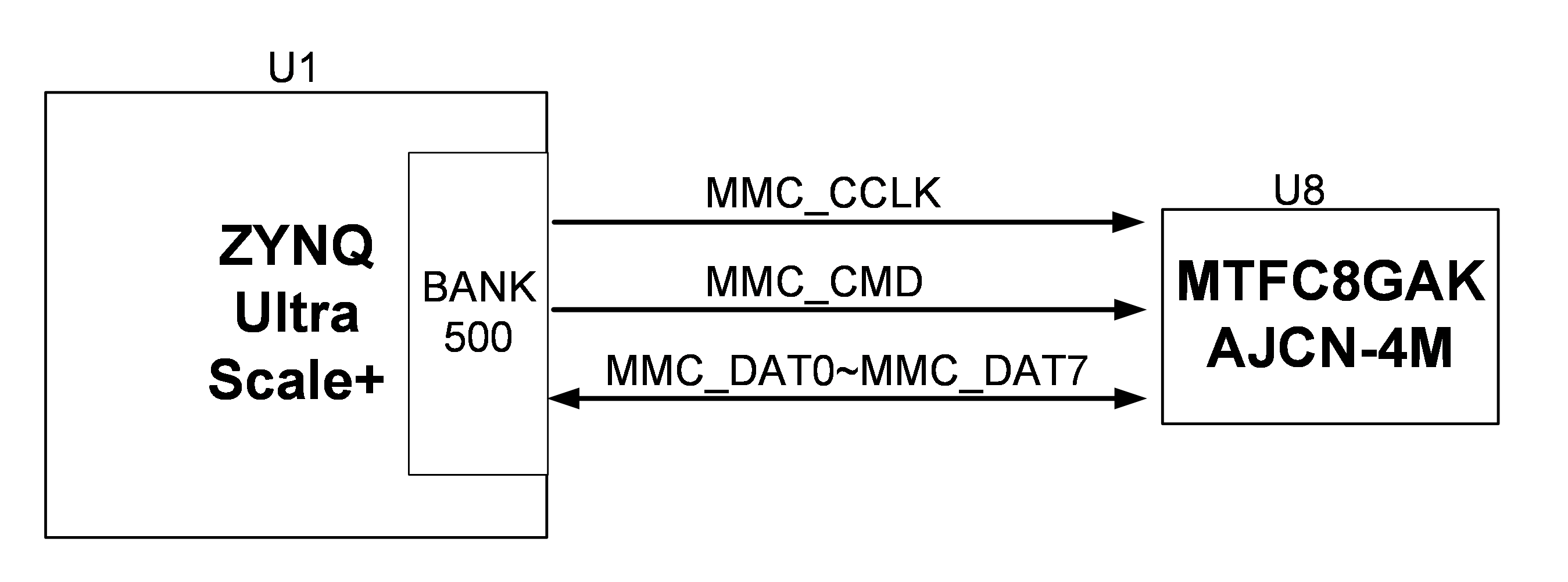

eMMC FLASH连接到ZYNQ UltraScale+的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为EMMC接口。为图5.1为eMMC Flash在原理图中的部分。
图5.1-eMMC Flash连接示意图
配置芯片引脚分配：
| 信号名称 | 引脚名 | 引脚号 |
| MMC_CCLK | PS_MIO22_500 | F28 |
| MMC_CMD | PS_MIO21_500 | C28 |
| MMC_DAT0 | PS_MIO13_500 | D27 |
| MMC_DAT1 | PS_MIO14_500 | A27 |
| MMC_DAT2 | PS_MIO15_500 | E27 |
| MMC_DAT3 | PS_MIO16_500 | A28 |
| MMC_DAT4 | PS_MIO17_500 | C29 |
| MMC_DAT5 | PS_MIO18_500 | F27 |
| MMC_DAT6 | PS_MIO19_500 | B28 |
| MMC_DAT7 | PS_MIO20_500 | E29 |
| MMC_RSTN | PS_MIO23_500 | B29 |
表5.2 EMMC引脚分配表
时钟配置
DZ7开发板上分别为PS系统, PL逻辑部分提供了参考时钟和RTC实时时钟，使PS系统和PL逻辑可以单独工作。时钟电路设计的示意图如下图6.1所示：
图6.1-核心板时钟源
PS系统RTC实时时钟

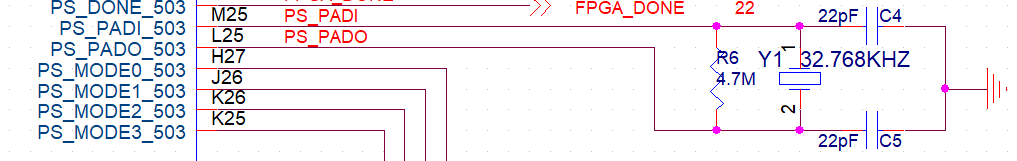

板卡上的无源晶体Y1为PS系统的提供32.768KHz的实时时钟源。晶体连接到ZYNQ芯片的BANK503的PS_PADI_503和PS_PADO_503的管脚上。其原理图如图6.2所示：
图6.2 RTC的无源晶振
时钟引脚分配：
| 信号名称 | 引脚 |
| PS_PADI_503 | M25 |
| PS_PADO_503 | L25 |
表6.1 RTC时钟管脚分配表

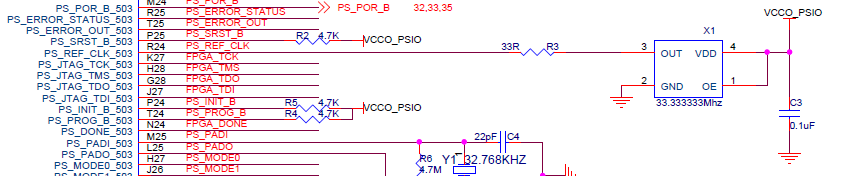

PS系统时钟源
板卡上的X1晶振为PS部分提供33.333MHz的时钟输入。时钟的输入连接到ZYNQ芯片的BANK503的PS_REF_CLK_503的管脚上。其原理图如图6.3所示：
图6.3 PS部分的有源晶振
时钟引脚分配：
| 信号名称 | 引脚 |
| PS_REF_CLK | R24 |
表6.2- PS端系统时钟管脚分配表

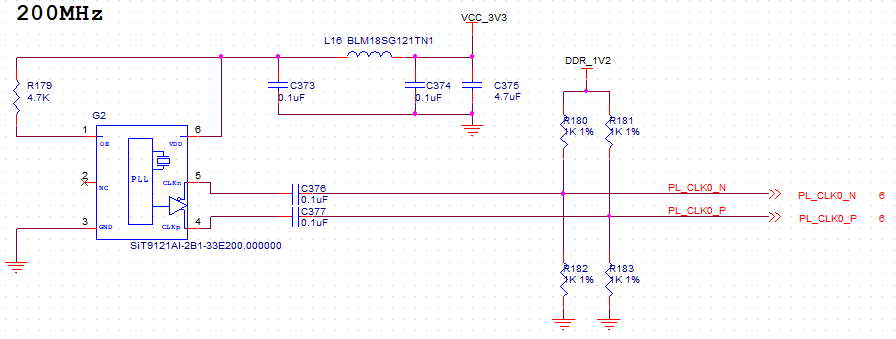

PL系统时钟源
板上提供了一个差分200MHz的PL系统时钟源，用于DDR4控制器的参考时钟。晶振输出连接到PL BANK64的全局时钟(MRCC)，这个全局时钟可以用来驱动FPGA内的DDR4控制器和用户逻辑电路。该时钟源的原理图如图6.4所示
图6.4- PL系统时钟源
PL时钟引脚分配：
| 信号名称 | 引脚 |
| PL_CLK0_P | AJ9 |
| PL_CLK0_N | AK9 |
表6.3- PL端系统时钟管脚分配表
M.2接口
DZ7开发板配备了一个PCIE x1标准的M.2接口，用于连接M.2的SSD固态硬盘，通信速度高达300Mbps。M.2接口使用M key插槽，只支持PCI-E,不支持SATA，用户选择SSD固态硬盘的时候需要选择PCIE类型的SSD固态硬盘。
PCIE信号直接跟ZU7EV的BANK505 PS BANK505 MGT收发器相连接，1对TX信号和RX信号以差分信号方式连接到MGT的1个LANE。PCIE的时钟由Si5332芯片提供，频率为100Mhz, M.2电路设计的示意图如下图7.1所示:

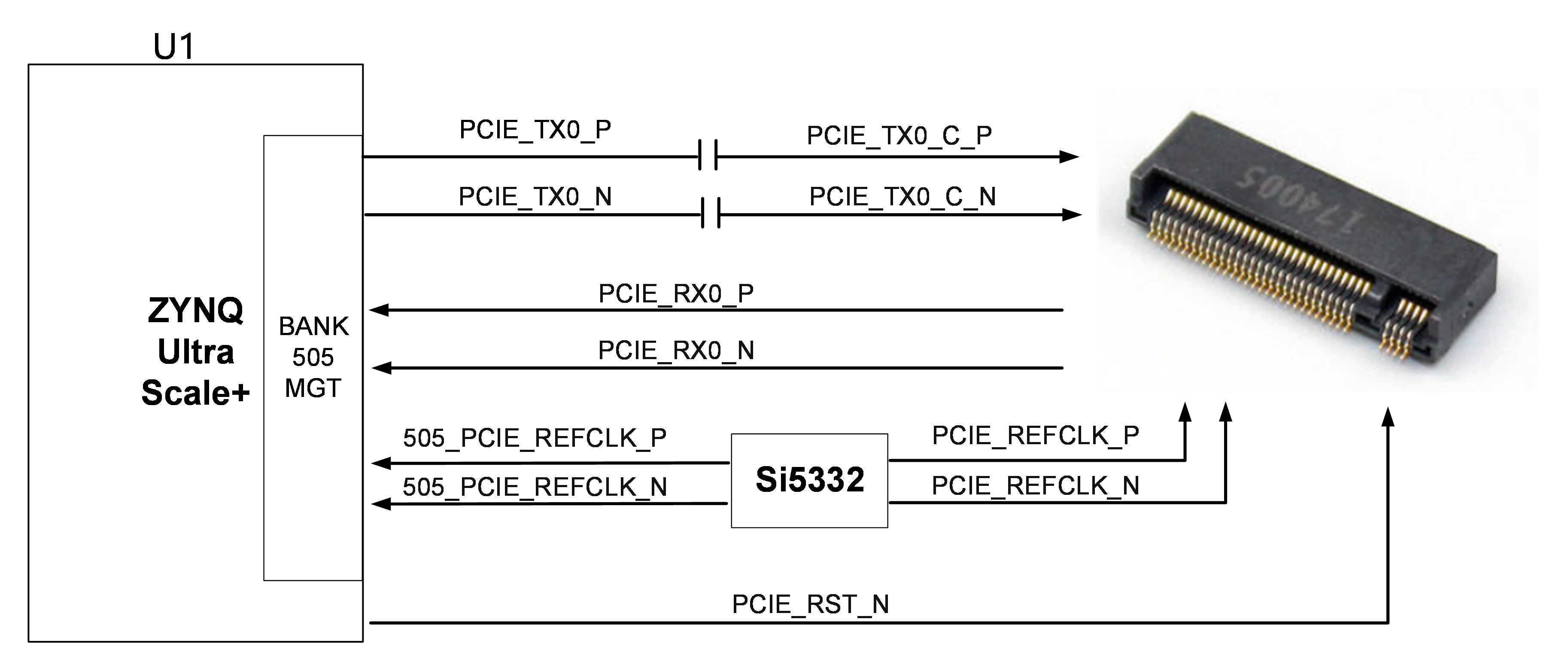

图7.1-M.2接口设计示意图
M.2接口ZYNQ引脚分配如下：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| PCIE_TX0_P | 505_TX0_P | U29 | PCIE数据通道0发送正 |
| PCIE_TX0_N | 505_TX0_N | U30 | PCIE数据通道0发送负 |
| PCIE_RX0_P | 505_RX0_P | U33 | PCIE数据通道0接收正 |
| PCIE_RX0_N | 505_RX0_N | U34 | PCIE数据通道0接收负 |
| PCIE_RST_N | PS_MIO37 | C33 | PCIE复位信号 |
| PCIE_REFCLK_P | 505_CLK0_P | T27 | PCIE参考时钟正 |
| PCIE_REFCLK_N | 505_CLK0_N | T28 | PCIE参考时钟负 |
表7.1 M.2接口管脚分配表
DP显示接口
DZ7开发板带有1路mini DisplayPort输出显示接口，用于视频图像的显示。接口支持VESA DisplayPort V1.2a输出标准，最高支持4K x 2K@30Fps输出，支持Y-only, YCbCr444, YCbCr422, YCbCr420和RGB视频格式，每种颜色支持6, 8, 10, 或者12位。

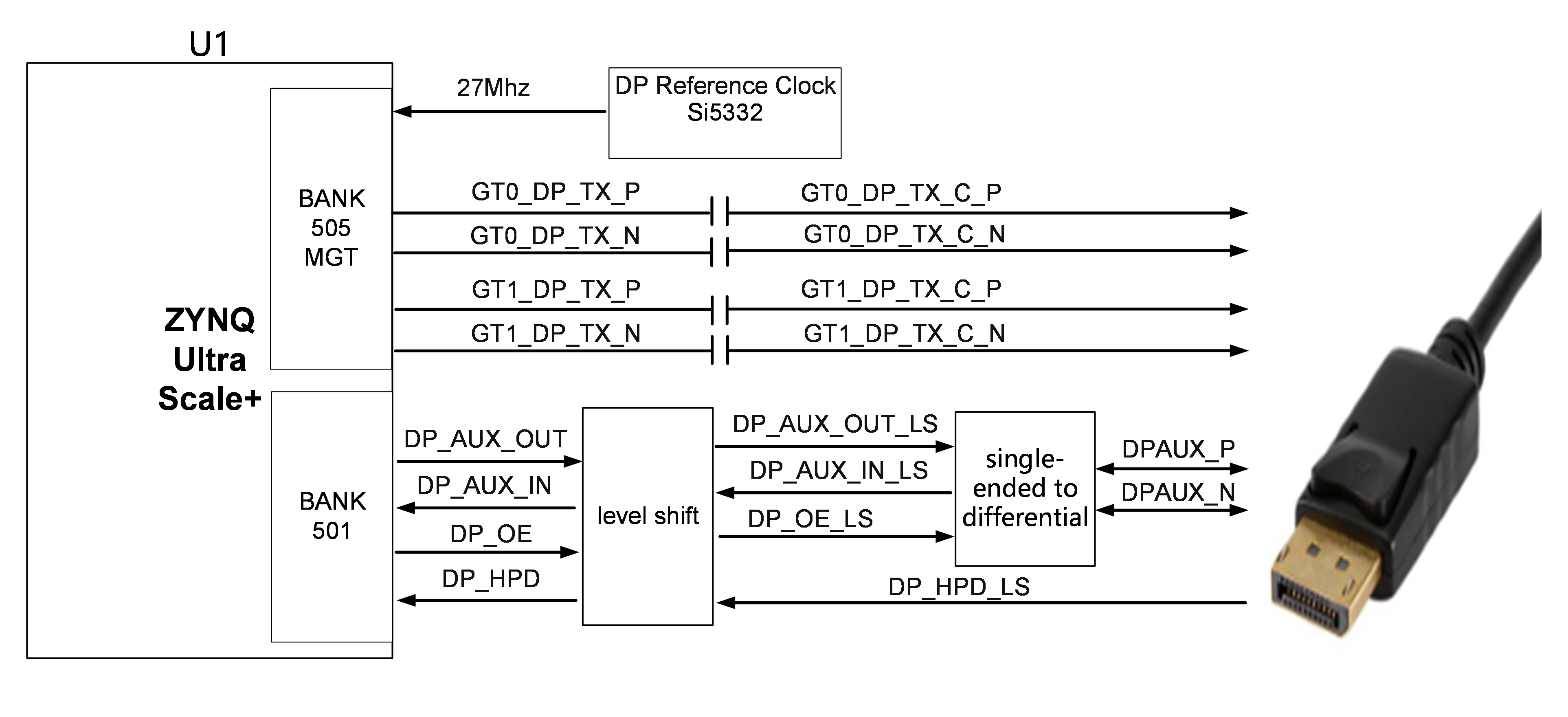

DisplayPort数据传输通道直接用ZU7EV的BANK505 PS MGT驱动输出，MGT的LANE2和LANE3 TX信号以差分信号方式连接到DP连接器。DisplayPort辅助通道连接到PS的MIO管脚上。DP输出接口设计的示意图如下图8.1所示:
图8.1-DP接口设计示意图
DisplayPort接口ZYNQ引脚分配如下：
| 信号名称 | ZYNQ引脚名 | ZYNQ引脚号 | 备注 |
| GT0_DP_TX_N | 505_TX3_N | N30 | DP数据低位发送负 |
| GT0_DP_TX_P | 505_TX3_P | N29 | DP数据低位发送正 |
| GT1_DP_TX_N | 505_TX2_N | P32 | DP数据高位发送负 |
| GT1_DP_TX_P | 505_TX2_P | P31 | DP数据高位发送正 |
| 505_DP_CLKN | 505_CLK2_N | M32 | DP参考时钟负 |
| 505_DP_CLKP | 505_CLK2_P | M31 | DP参考时钟正 |
| DP_AUX_OUT_MIO27 | PS_MIO27 | A30 | DP辅助数据输出 |
| DP_AUX_IN_MIO30 | PS_MIO30 | A33 | DP辅助数据输入 |
| DP_OE_MIO29 | PS_MIO29 | A32 | DP辅助数据输出使能 |
| DP_HPD_MIO28 | PS_MIO28 | A31 | DP插入信号检测 |
表8.1- DisplayPort接口管脚分配表
USB3.0接口
DZ7开发板上有1个USB3.0 TYPE C接口，支持HOST、SLAVE、OTG工作模式，数据传输速度高达5.0Gb/s。USB3.0通过PIPE3接口连接，USB2.0通过ULPI接口连接外部的USB3320C芯片，实现高速的USB3.0和USB2.0的数据通信。USB3.0连接的示意图如9.1所示：
图9.1- USB3.0接口示意图
USB接口引脚分配：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| USB_SSTXN | 505_TX1_N | R30 | USB3.0数据发送正 |
| USB_SSTXP | 505_TX1_P | R29 | USB3.0数据发送负 |
| USB_SSRXN | 505_RX1_N | T32 | USB3.0数据接收正 |
| USB_SSRXP | 505_RX1_P | T31 | USB3.0数据接收负 |
| USB_DATA0 | PS_MIO56 | G34 | USB2.0数据Bit0 |
| USB_DATA1 | PS_MIO57 | H29 | USB2.0数据Bit1 |
| USB_DATA2 | PS_MIO54 | G31 | USB2.0数据Bit2 |
| USB_DATA3 | PS_MIO59 | H32 | USB2.0数据Bit3 |
| USB_DATA4 | PS_MIO60 | H33 | USB2.0数据Bit4 |
| USB_DATA5 | PS_MIO61 | H34 | USB2.0数据Bit5 |
| USB_DATA6 | PS_MIO62 | J29 | USB2.0数据Bit6 |
| USB_DATA7 | PS_MIO63 | J30 | USB2.0数据Bit7 |
| USB_STP | PS_MIO58 | H31 | USB2.0停止信号 |
| USB_DIR | PS_MIO53 | G30 | USB2.0数据方向信号 |
| USB_CLK | PS_MIO52 | G29 | USB2.0时钟信号 |
| USB_NXT | PS_MIO55 | G33 | USB2.0下一数据信号 |
| USB_RESET_N | PS_MIO26 | A29 | USB2.0复位信号 |
| PS_IIC0_SCL | PS_MIO34 | B34 | I2C时钟信号 |
| PS_IIC0_SDA | PS_MIO35 | C31 | I2C数据信号 |
表9.1- USB3.0接口管脚分配表
千兆以太网接口
DZ7开发板上有2路千兆以太网接口连接到PS端。以太网芯片采用MICROCHIP(美国微芯)的工业级以太网GPHY芯片（KSZ9031RNX）为用户提供网络通信服务。PS端的以太网PHY芯片是分别连接到ZYNQ的PS端BANK501和BANK502的GPIO接口上。KSZ9031RNX芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟Zynq系统的MAC层进行数据通信。KSZ9031RNX支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。
KSZ9031RNX上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表10.1描述了GPHY芯片上电之后的默认设定信息。
| 配置Pin脚 | 说明 | 配置值 |
| RXD3_ADR0 RXC_ADR1 RXCTL_ADR2 | MDIO/MDC 模式的PHY地址 | PHY Address 为 001 |
| RXD1_TXDLY | TX时钟2ns延时 | 延时 |
| RXD0_RXDLY | RX时钟2ns延时 | 延时 |
表10.1- PHY芯片默认配置值
当网络连接到千兆以太网时，ZYNQ和PHY芯片KSZ9031RNX的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。
当网络连接到百兆以太网时，ZYNQ和PHY芯片KSZ9031RNX的数据传输时通过RMII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。图10.1为ZYNQ以太网PHY1芯片连接示意图:

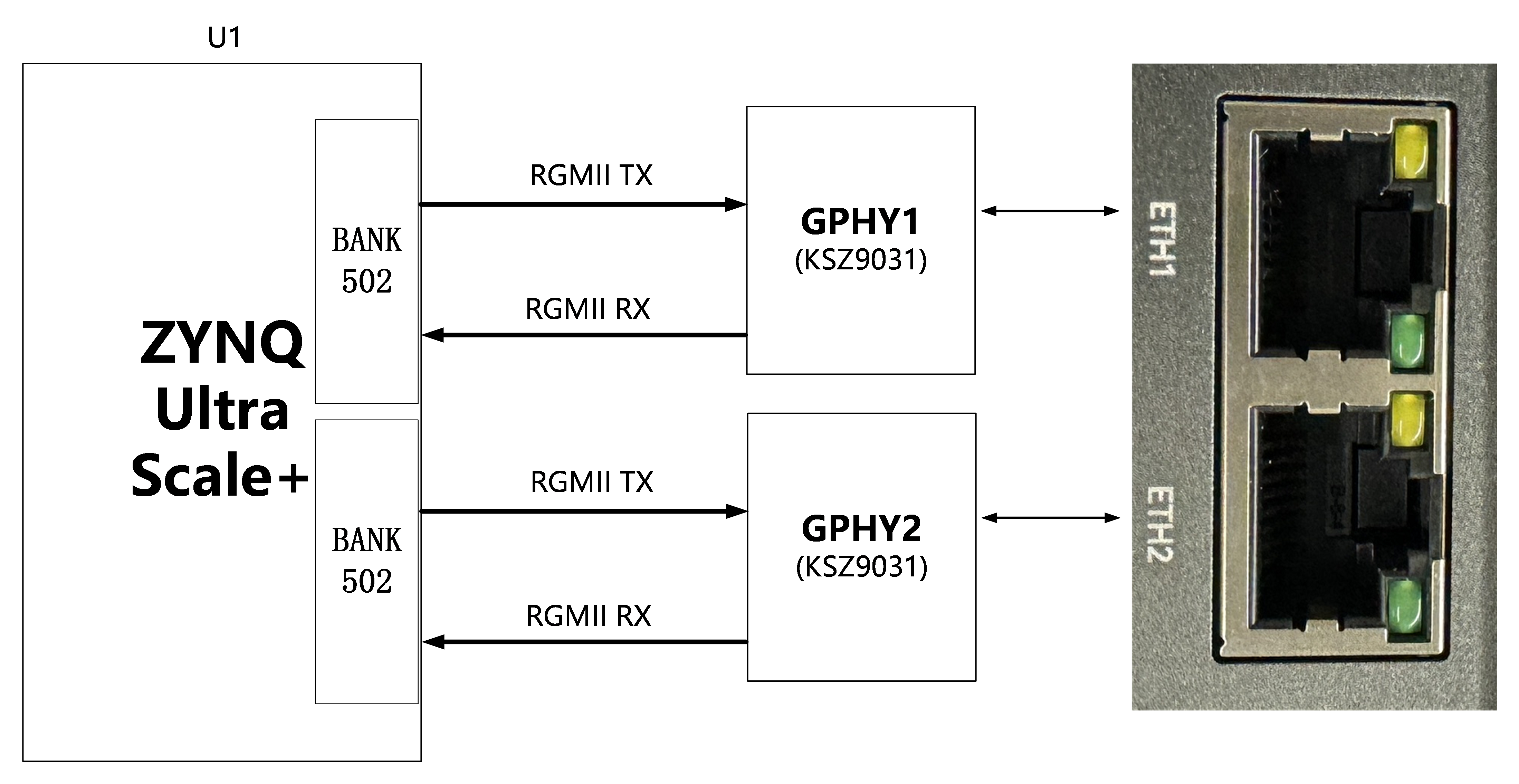

图10.1- ZYNQ与GPHY连接示意图
PS千兆以太网引脚分配如下：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| PHY1_TXCK | PS_MIO26_501 | A29 | 以太网1RGMII 发送时钟 |
| PHY1_TXD0 | PS_MIO27_501 | A30 | 以太网1发送数据bit０ |
| PHY1_TXD1 | PS_MIO28_501 | A31 | 以太网1发送数据bit1 |
| PHY1_TXD2 | PS_MIO29_501 | A32 | 以太网1发送数据bit2 |
| PHY1_TXD3 | PS_MIO30_501 | A33 | 以太网1发送数据bit3 |
| PHY1_TXCTL | PS_MIO31_501 | B30 | 以太网1发送使能信号 |
| PHY1_RXCK | PS_MIO32_501 | B31 | 以太网1RGMII接收时钟 |
| PHY1_RXD0 | PS_MIO33_501 | B33 | 以太网1接收数据Bit0 |
| PHY1_RXD1 | PS_MIO34_501 | B34 | 以太网1接收数据Bit1 |
| PHY1_RXD2 | PS_MIO35_501 | C31 | 以太网1接收数据Bit2 |
| PHY1_RXD3 | PS_MIO36_501 | C32 | 以太网1接收数据Bit3 |
| PHY1_RXCTL | PS_MIO37_501 | C33 | 以太网1接收数据有效信号 |
| PHY2_TXCK | PS_MIO64_502 | J31 | 以太网2RGMII 发送时钟 |
| PHY2_TXD0 | PS_MIO65_502 | J32 | 以太网2发送数据bit０ |
| PHY2_TXD1 | PS_MIO66_502 | J34 | 以太网2发送数据bit1 |
| PHY2_TXD2 | PS_MIO67_502 | K28 | 以太网2发送数据bit2 |
| PHY2_TXD3 | PS_MIO68_502 | K29 | 以太网2发送数据bit3 |
| PHY2_TXCTL | PS_MIO69_502 | K30 | 以太网2发送使能信号 |
| PHY2_RXCK | PS_MIO70_502 | K31 | 以太网2RGMII接收时钟 |
| PHY2_RXD0 | PS_MIO71_502 | K32 | 以太网2接收数据Bit0 |
| PHY2_RXD1 | PS_MIO72_502 | K33 | 以太网2接收数据Bit1 |
| PHY2_RXD2 | PS_MIO73_502 | K34 | 以太网2接收数据Bit2 |
| PHY2_RXD3 | PS_MIO74_502 | L29 | 以太网2接收数据Bit3 |
| PHY2_RXCTL | PS_MIO75_502 | L30 | 以太网2接收数据有效信号 |
| PHY_MDC | PS_MIO76_502 | L33 | 以太网MDIO管理时钟 |
| PHY_MDIO | PS_MIO77_502 | L34 | 以太网MDIO管理数据 |
表10.2 PS端千兆网口管脚分配表
USB Uart接口
DZ7开发板上配备了1个连接到PS端的Uart接口，通过3PIN 2.54mm间距的插座拓展到外部。可以通过TTL转USB线将它连接到上PC的USB口进行串口数据通信。Uart电路设计的示意图如下图11.1所示:

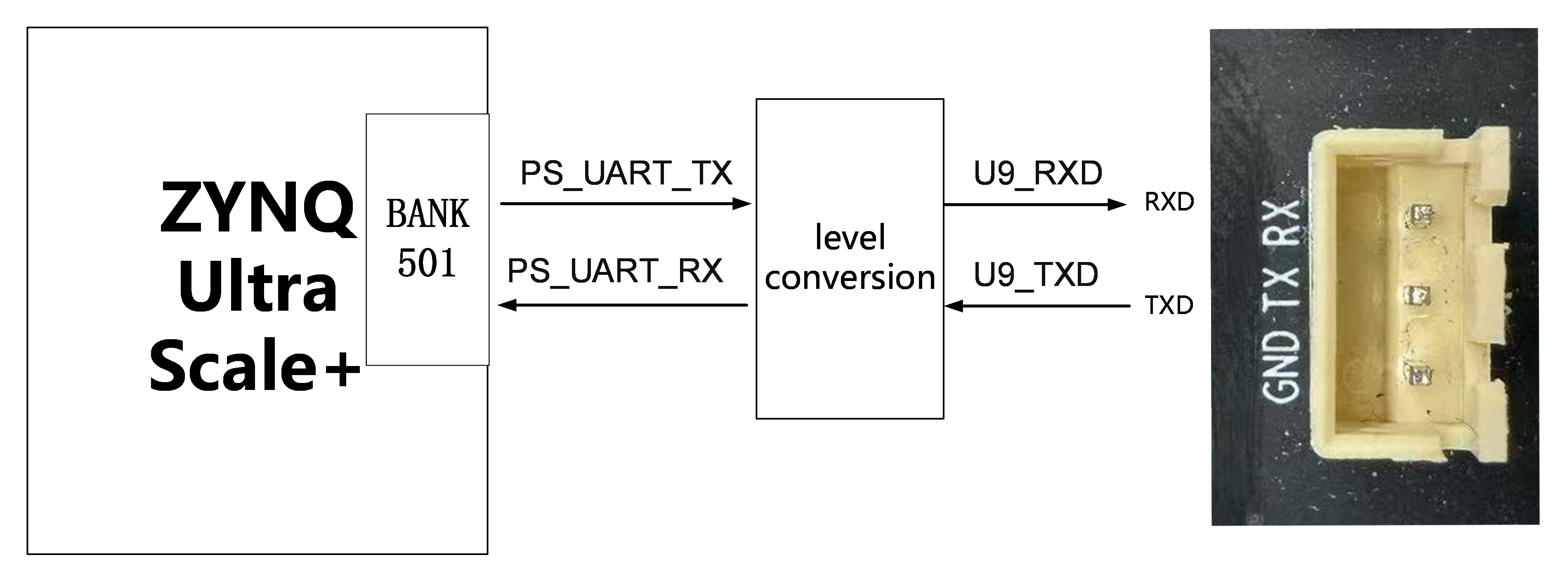

图11.1 USB转串口示意图
串口的ZYNQ引脚分配：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| PS_UART_RX | PS_MIO42 | D34 | PS Uart数据输入 |
| PS_UART_TX | PS_MIO43 | E30 | PS Uart数据输出 |
表11.1 PS端串口管脚分配表
Micro SD卡座
DZ7开发板包含了一个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于存储ZU7EV芯片的BOOT程序，Linux操作系统内核, 文件系统以及其它的用户数据文件。
SDIO信号与ZU7EV的PS BANK501的IO信号相连，因为501的VCCIO设置为1.8V，但SD卡的数据电平为3.3V,我们这里通过TXS02612电平转换器来连接。ZU7EV PS和SD卡连接器的原理图如图12.1所示。
图12.1 SD卡连接示意图
SD卡槽引脚分配
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| SD_CLK | SD_CLK | F34 | SD时钟信号 |
| SD_CD | SD_CD | E33 | SD命令信号 |
| SD_D0 | SD_D0 | E34 | SD数据Data0 |
| SD_D1 | SD_D1 | F30 | SD数据Data1 |
| SD_D2 | SD_D2 | F31 | SD数据Data2 |
| SD_D3 | SD_D3 | F32 | SD数据Data3 |
| SD_CMD | SD_CMD | F33 | SD卡检测信号 |
表12.1 PS端串口管脚分配表
QSFP+光纤接口
DZ7开发板上有一个小体积可插入QSFP+的光纤接口。光纤收发器集成了4传送通道和4接收通道，这种4通道的可插拔接口传输速率达到了40Gbps。满足用户对更高密度的高速可插拔光纤通信解决方案。
QSFP+的光纤接口的收发信号直接跟FPGA的BANK227的GTX收发器相连接，光纤的4路TX信号和RX信号都是直接跟GTX的收发器连接，因为单路GTX的速率高达10Gbps带宽，所以4路GTX的速度可以高达40Gbps。BANK227的GTX收发器的参考时钟由156.25M hz差分晶振提供。开发板的QSFP+的光纤设计示意图如下图13.1所示, 其中光纤的控制信号连接到FPGA的BANK87上。
图13.1 QSFP+光纤设计示意图
QSFP+光纤接口FPGA引脚分配如下：
| 网络名称 | 引脚名 | FPGA引脚 | 备注 |
| QSFP1_TX1_P | 227_TX0_P | M4 | QSFP+第一路数据发送 Positive |
| QSFP1_TX1_N | 227_TX0_N | M3 | QSFP+第一路数据发送 Negative |
| QSFP1_TX2_P | 227_TX1_P | L6 | QSFP+第二路数据发送 Positive |
| QSFP1_TX2_N | 227_TX1_N | L5 | QSFP+第二路数据发送 Negative |
| QSFP1_TX3_P | 227_TX2_P | K4 | QSFP+第三路数据发送 Positive |
| QSFP1_TX3_N | 227_TX2_N | K3 | QSFP+第三路数据发送 Negative |
| QSFP1_TX4_P | 227_TX3_P | H4 | QSFP+第四路数据发送 Positive |
| QSFP1_TX4_N | 227_TX3_N | H3 | QSFP+第四路数据发送 Negative |
| QSFP1_RX1_P | 227_RX0_P | N2 | QSFP+第一路数据接收Positive |
| QSFP1_RX1_N | 227_RX0_N | N1 | QSFP+第一路数据接收Negative |
| QSFP1_RX2_P | 227_RX1_P | L2 | QSFP+第二路数据接收Positive |
| QSFP1_RX2_N | 227_RX1_N | L1 | QSFP+第二路数据接收Negative |
| QSFP1_RX3_P | 227_RX2_P | J2 | QSFP+第三路数据接收Positive |
| QSFP1_RX3_N | 227_RX2_N | J1 | QSFP+第三路数据接收Negative |
| QSFP1_RX4_P | 227_RX3_P | G2 | QSFP+第四路数据接收Positive |
| QSFP1_RX4_N | 227_RX3_N | G1 | QSFP+第四路数据接收Negative |
| QSFP1_MODSELL | B87_L7_P | L8 | 模式选择，低电平I2C有效 |
| QSFP1_RESETL | B87_L7_N | K8 | 复位信号，低电平复位 |
| QSFP1_INTL | B87_L8_P | K9 | 中断信号，低电平有效 |
| QSFP1_LPMODE | B87_L8_N | J9 | 低功耗模式选择 |
| QSFP1_SCL | B87_L6_N | L10 | I2C时钟信号 |
| QSFP1_SDA | B87_L6_N | M10 | I2C数据信号 |
表13.1 QSFP+光纤管脚分配表
FMC连接器
DZ7开发板带有两个标准的FMC HPC的扩展口，可以外接XILINX或者我们Alinx的FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等等），其中FMC1的LA，HA，HB BANK引脚全部连接到FPGA的管脚，由于FPGA管脚不够我们没有将所有FMC2拓展口都连接到FPGA，所以不是所有的FMC模块都能外接，具体能使用哪个模块需要参考原理图设计进行评估。2个FMC连接器和FPGA的硬件连接示意图如下图14.1所示
图14.1 FMC连接器连接示意图
FMC1连接器引脚分配如下：
| 管脚序号 | FMC网络名 | FPGA引脚名 | 引脚号 |
| H5 | FMC1_CLK0_M2C_N | IO_L12N_T1U_N11_GC_64 | AJ15 |
| H4 | FMC1_CLK0_M2C_P | IO_L12P_T1U_N10_GC_64 | AJ16 |
| G3 | FMC1_CLK0_C2M_N | IO_L24N_T3U_N11_PERSTN0_65 | AA20 |
| G2 | FMC1_CLK0_C2M_P | IO_L24P_T3U_N10_PERSTN1_I2C_SDA_65 | AA19 |
| K5 | FMC1_CLK1_M2C_N | IO_L12N_T1U_N11_GC_65 | AJ22 |
| K4 | FMC1_CLK1_M2C_P | IO_L12P_T1U_N10_GC_65 | AJ21 |
| J3 | FMC1_CLK1_C2M_N | IO_L24N_T3U_N11_64 | AD16 |
| J2 | FMC1_CLK1_C2M_P | IO_L24P_T3U_N10_64 | AD17 |
| G7 | FMC1_LA00_CC_N | IO_L14N_T2L_N3_GC_64 | AG18 |
| G6 | FMC1_LA00_CC_P | IO_L14P_T2L_N2_GC_64 | AF18 |
| D9 | FMC1_LA01_CC_N | IO_L13N_T2L_N1_GC_QBC_64 | AH17 |
| D8 | FMC1_LA01_CC_P | IO_L13P_T2L_N0_GC_QBC_64 | AH18 |
| H8 | FMC1_LA02_N | IO_L15N_T2L_N5_AD11N_64 | AF17 |
| H7 | FMC1_LA02_P | IO_L15P_T2L_N4_AD11P_64 | AE17 |
| G10 | FMC1_LA03_N | IO_L18N_T2U_N11_AD2N_64 | AG14 |
| G9 | FMC1_LA03_P | IO_L18P_T2U_N10_AD2P_64 | AG15 |
| H11 | FMC1_LA04_N | IO_L17N_T2U_N9_AD10N_64 | AF15 |
| H10 | FMC1_LA04_P | IO_L17P_T2U_N8_AD10P_64 | AF16 |
| D12 | FMC1_LA05_N | IO_L16N_T2U_N7_QBC_AD3N_64 | AJ14 |
| D11 | FMC1_LA05_P | IO_L16P_T2U_N6_QBC_AD3P_64 | AH14 |
| C11 | FMC1_LA06_N | IO_L22N_T3U_N7_DBC_AD0N_64 | AA15 |
| C10 | FMC1_LA06_P | IO_L22P_T3U_N6_DBC_AD0P_64 | AA16 |
| H14 | FMC1_LA07_N | IO_L23N_T3U_N9_64 | AB14 |
| H13 | FMC1_LA07_P | IO_L23P_T3U_N8_64 | AA14 |
| G13 | FMC1_LA08_N | IO_L21N_T3L_N5_AD8N_64 | AB15 |
| G12 | FMC1_LA08_P | IO_L21P_T3L_N4_AD8P_64 | AB16 |
| D15 | FMC1_LA09_N | IO_L20N_T3L_N3_AD1N_64 | AC16 |
| D14 | FMC1_LA09_P | IO_L20P_T3L_N2_AD1P_64 | AC17 |
| C15 | FMC1_LA10_N | IO_L6N_T0U_N11_AD6N_64 | AN16 |
| C14 | FMC1_LA10_P | IO_L6P_T0U_N10_AD6P_64 | AN17 |
| H17 | FMC1_LA11_N | IO_L9N_T1L_N5_AD12N_64 | AL18 |
| H16 | FMC1_LA11_P | IO_L9P_T1L_N4_AD12P_64 | AK18 |
| G16 | FMC1_LA12_N | IO_L19N_T3L_N1_DBC_AD9N_64 | AE15 |
| G15 | FMC1_LA12_P | IO_L19P_T3L_N0_DBC_AD9P_64 | AD15 |
| D18 | FMC1_LA13_N | IO_L8N_T1L_N3_AD5N_64 | AL15 |
| D17 | FMC1_LA13_P | IO_L8P_T1L_N2_AD5P_64 | AL16 |
| C19 | FMC1_LA14_N | IO_L7N_T1L_N1_QBC_AD13N_64 | AM15 |
| C18 | FMC1_LA14_P | IO_L7P_T1L_N0_QBC_AD13P_64 | AM16 |
| H20 | FMC1_LA15_N | IO_L10N_T1U_N7_QBC_AD4N_64 | AK14 |
| H19 | FMC1_LA15_P | IO_L10P_T1U_N6_QBC_AD4P_64 | AK15 |
| G19 | FMC1_LA16_N | IO_L11N_T1U_N9_GC_64 | AK17 |
| G18 | FMC1_LA16_P | IO_L11P_T1U_N8_GC_64 | AJ17 |
| D21 | FMC1_LA17_CC_N | IO_L14N_T2L_N3_GC_65 | AH21 |
| D20 | FMC1_LA17_CC_P | IO_L14P_T2L_N2_GC_65 | AG21 |
| C23 | FMC1_LA18_CC_N | IO_L13N_T2L_N1_GC_QBC_65 | AH23 |
| C22 | FMC1_LA18_CC_P | IO_L13P_T2L_N0_GC_QBC_65 | AH22 |
| H23 | FMC1_LA19_N | IO_L18N_T2U_N11_AD2N_65 | AE24 |
| H22 | FMC1_LA19_P | IO_L18P_T2U_N10_AD2P_65 | AE23 |
| G22 | FMC1_LA20_N | IO_L16N_T2U_N7_QBC_AD3N_65 | AG23 |
| G21 | FMC1_LA20_P | IO_L16P_T2U_N6_QBC_AD3P_65 | AF23 |
| H26 | FMC1_LA21_N | IO_L21N_T3L_N5_AD8N_65 | AE20 |
| H25 | FMC1_LA21_P | IO_L21P_T3L_N4_AD8P_65 | AD20 |
| G25 | FMC1_LA22_N | IO_L20N_T3L_N3_AD1N_65 | AC19 |
| G24 | FMC1_LA22_P | IO_L20P_T3L_N2_AD1P_65 | AB19 |
| D24 | FMC1_LA23_N | IO_L22N_T3U_N7_DBC_AD0N_65 | AB18 |
| D23 | FMC1_LA23_P | IO_L22P_T3U_N6_DBC_AD0P_65 | AA18 |
| H29 | FMC1_LA24_N | IO_L17N_T2U_N9_AD10N_65 | AF22 |
| H28 | FMC1_LA24_P | IO_L17P_T2U_N8_AD10P_65 | AF21 |
| G28 | FMC1_LA25_N | IO_L6N_T0U_N11_AD6N_65 | AN23 |
| G27 | FMC1_LA25_P | IO_L6P_T0U_N10_AD6P_65 | AM23 |
| D27 | FMC1_LA26_N | IO_L19N_T3L_N1_DBC_AD9N_65 | AE19 |
| D26 | FMC1_LA26_P | IO_L19P_T3L_N0_DBC_AD9P_65 | AE18 |
| C27 | FMC1_LA27_N | IO_L23N_T3U_N9_65 | AD19 |
| C26 | FMC1_LA27_P | IO_L23P_T3U_N8_I2C_SCLK_65 | AC18 |
| H32 | FMC1_LA28_N | IO_L15N_T2L_N5_AD11N_65 | AG20 |
| H31 | FMC1_LA28_P | IO_L15P_T2L_N4_AD11P_65 | AG19 |
| G31 | FMC1_LA29_N | IO_L7N_T1L_N1_QBC_AD13N_65 | AL21 |
| G30 | FMC1_LA29_P | IO_L7P_T1L_N0_QBC_AD13P_65 | AL20 |
| H35 | FMC1_LA30_N | IO_L8N_T1L_N3_AD5N_65 | AL23 |
| H34 | FMC1_LA30_P | IO_L8P_T1L_N2_AD5P_65 | AL22 |
| G34 | FMC1_LA31_N | IO_L9N_T1L_N5_AD12N_65 | AK19 |
| G33 | FMC1_LA31_P | IO_L9P_T1L_N4_AD12P_65 | AJ19 |
| H38 | FMC1_LA32_N | IO_L10N_T1U_N7_QBC_AD4N_65 | AK23 |
| H37 | FMC1_LA32_P | IO_L10P_T1U_N6_QBC_AD4P_65 | AK22 |
| G37 | FMC1_LA33_N | IO_L11N_T1U_N9_GC_65 | AK20 |
| G36 | FMC1_LA33_P | IO_L11P_T1U_N8_GC_65 | AJ20 |
| F5 | FMC1_HA00_CC_N | IO_L14N_T2L_N3_GC_66 | AJ11 |
| F4 | FMC1_HA00_CC_P | IO_L14P_T2L_N2_GC_66 | AH11 |
| E3 | FMC1_HA01_CC_N | IO_L13N_T2L_N1_GC_QBC_66 | AJ12 |
| E2 | FMC1_HA01_CC_P | IO_L13P_T2L_N0_GC_QBC_66 | AH12 |
| K8 | FMC1_HA02_N | IO_L20N_T3L_N3_AD1N_66 | AE14 |
| K7 | FMC1_HA02_P | IO_L20P_T3L_N2_AD1P_66 | AD14 |
| J7 | FMC1_HA03_N | IO_L10N_T1U_N7_QBC_AD4N_66 | AL8 |
| J6 | FMC1_HA03_P | IO_L10P_T1U_N6_QBC_AD4P_66 | AK8 |
| F8 | FMC1_HA04_N | IO_L7N_T1L_N1_QBC_AD13N_66 | AL13 |
| F7 | FMC1_HA04_P | IO_L7P_T1L_N0_QBC_AD13P_66 | AK13 |
| E7 | FMC1_HA05_N | IO_L8N_T1L_N3_AD5N_66 | AL10 |
| E6 | FMC1_HA05_P | IO_L8P_T1L_N2_AD5P_66 | AL11 |
| K11 | FMC1_HA06_N | IO_L1N_T0L_N1_DBC_66 | AP12 |
| K10 | FMC1_HA06_P | IO_L1P_T0L_N0_DBC_66 | AN12 |
| J10 | FMC1_HA07_N | IO_L4N_T0U_N7_DBC_AD7N_66 | AN8 |
| J9 | FMC1_HA07_P | IO_L4P_T0U_N6_DBC_AD7P_66 | AN9 |
| F11 | FMC1_HA08_N | IO_L3N_T0L_N5_AD15N_66 | AP11 |
| F10 | FMC1_HA08_P | IO_L3P_T0L_N4_AD15P_66 | AN11 |
| E10 | FMC1_HA09_N | IO_L2N_T0L_N3_66 | AP9 |
| E9 | FMC1_HA09_P | IO_L2P_T0L_N2_66 | AP10 |
| K14 | FMC1_HA10_N | IO_L24N_T3U_N11_66 | AC13 |
| K13 | FMC1_HA10_P | IO_L24P_T3U_N10_66 | AB13 |
| J13 | FMC1_HA11_N | IO_L22N_T3U_N7_DBC_AD0N_66 | AD12 |
| J12 | FMC1_HA11_P | IO_L22P_T3U_N6_DBC_AD0P_66 | AC12 |
| F14 | FMC1_HA12_N | IO_L18N_T2U_N11_AD2N_66 | AG8 |
| F13 | FMC1_HA12_P | IO_L18P_T2U_N10_AD2P_66 | AF8 |
| E13 | FMC1_HA13_N | IO_L21N_T3L_N5_AD8N_66 | AF13 |
| E12 | FMC1_HA13_P | IO_L21P_T3L_N4_AD8P_66 | AE13 |
| J16 | FMC1_HA14_N | IO_L17N_T2U_N9_AD10N_66 | AG10 |
| J15 | FMC1_HA14_P | IO_L17P_T2U_N8_AD10P_66 | AG11 |
| F17 | FMC1_HA15_N | IO_L23N_T3U_N9_66 | AF12 |
| F16 | FMC1_HA15_P | IO_L23P_T3U_N8_66 | AE12 |
| E16 | FMC1_HA16_N | IO_L16N_T2U_N7_QBC_AD3N_66 | AH9 |
| E15 | FMC1_HA16_P | IO_L16P_T2U_N6_QBC_AD3P_66 | AG9 |
| K17 | FMC1_HA17_CC_N | IO_L12N_T1U_N11_GC_66 | AK9 |
| K16 | FMC1_HA17_CC_P | IO_L12P_T1U_N10_GC_66 | AJ9 |
| J19 | FMC1_HA18_N | IO_L15N_T2L_N5_AD11N_66 | AH13 |
| J18 | FMC1_HA18_P | IO_L15P_T2L_N4_AD11P_66 | AG13 |
| F20 | FMC1_HA19_N | IO_L11N_T1U_N9_GC_66 | AK10 |
| F19 | FMC1_HA19_P | IO_L11P_T1U_N8_GC_66 | AJ10 |
| E19 | FMC1_HA20_N | IO_L19N_T3L_N1_DBC_AD9N_66 | AF10 |
| E18 | FMC1_HA20_P | IO_L19P_T3L_N0_DBC_AD9P_66 | AF11 |
| K20 | FMC1_HA21_N | IO_L9N_T1L_N5_AD12N_66 | AL12 |
| K19 | FMC1_HA21_P | IO_L9P_T1L_N4_AD12P_66 | AK12 |
| J22 | FMC1_HA22_N | IO_L6N_T0U_N11_AD6N_66 | AM8 |
| J21 | FMC1_HA22_P | IO_L6P_T0U_N10_AD6P_66 | AM9 |
| K23 | FMC1_HA23_N | IO_L5N_T0U_N9_AD14N_66 | AM10 |
| K22 | FMC1_HA23_P | IO_L5P_T0U_N8_AD14P_66 | AM11 |
| K26 | FMC1_HB00_CC_N | IO_L1N_T0L_N1_DBC_65 | AP20 |
| K25 | FMC1_HB00_CC_P | IO_L1P_T0L_N0_DBC_65 | AP19 |
| J25 | FMC1_HB01_N | IO_L4N_T0U_N7_DBC_AD7N_65 | AN21 |
| J24 | FMC1_HB01_P | IO_L4P_T0U_N6_DBC_AD7P_SMBALERT_65 | AM21 |
| F23 | FMC1_HB02_N | IO_L5N_T0U_N9_AD14N_65 | AP23 |
| F22 | FMC1_HB02_P | IO_L5P_T0U_N8_AD14P_65 | AN22 |
| E22 | FMC1_HB03_N | IO_L2N_T0L_N3_65 | AN19 |
| E21 | FMC1_HB03_P | IO_L2P_T0L_N2_65 | AM19 |
| F26 | FMC1_HB04_N | IO_L3N_T0L_N5_AD15N_65 | AP22 |
| F25 | FMC1_HB04_P | IO_L3P_T0L_N4_AD15P_65 | AP21 |
| E25 | FMC1_HB05_N | IO_L2N_T0L_N3_64 | AP13 |
| E24 | FMC1_HB05_P | IO_L2P_T0L_N2_64 | AN13 |
| K29 | FMC1_HB06_CC_N | IO_L5N_T0U_N9_AD14N_64 | AP15 |
| K28 | FMC1_HB06_CC_P | IO_L5P_T0U_N8_AD14P_64 | AP16 |
| J28 | FMC1_HB07_N | IO_L4N_T0U_N7_DBC_AD7N_64 | AN14 |
| J27 | FMC1_HB07_P | IO_L4P_T0U_N6_DBC_AD7P_64 | AM14 |
| F29 | FMC1_HB08_N | IO_L3N_T0L_N5_AD15N_64 | AN18 |
| F28 | FMC1_HB08_P | IO_L3P_T0L_N4_AD15P_64 | AM18 |
| E28 | FMC1_HB09_N | IO_L1N_T0L_N1_DBC_64 | AP17 |
| E27 | FMC1_HB09_P | IO_L1P_T0L_N0_DBC_64 | AP18 |
| K32 | FMC1_HB10_N | IO_L7N_HDGC_88 | B4 |
| K31 | FMC1_HB10_P | IO_L7P_HDGC_88 | C4 |
| J31 | FMC1_HB11_N | IO_L3N_AD13N_88 | A2 |
| J30 | FMC1_HB11_P | IO_L3P_AD13P_88 | A3 |
| F32 | FMC1_HB12_N | IO_L5N_HDGC_88 | C2 |
| F31 | FMC1_HB12_P | IO_L5P_HDGC_88 | D2 |
| E31 | FMC1_HB13_N | IO_L1N_AD15N_88 | D1 |
| E30 | FMC1_HB13_P | IO_L1P_AD15P_88 | E1 |
| K35 | FMC1_HB14_N | IO_L10N_AD10N_88 | A5 |
| K34 | FMC1_HB14_P | IO_L10P_AD10P_88 | B5 |
| J34 | FMC1_HB15_N | IO_L6N_HDGC_88 | B3 |
| J33 | FMC1_HB15_P | IO_L6P_HDGC_88 | C3 |
| F35 | FMC1_HB16_N | IO_L2N_AD14N_88 | B1 |
| F34 | FMC1_HB16_P | IO_L2P_AD14P_88 | C1 |
| K38 | FMC1_HB17_CC_N | IO_L8N_HDGC_88 | D4 |
| K37 | FMC1_HB17_CC_P | IO_L8P_HDGC_88 | E4 |
| J37 | FMC1_HB18_N | IO_L11N_AD9N_88 | D5 |
| J36 | FMC1_HB18_P | IO_L11P_AD9P_88 | D6 |
| E34 | FMC1_HB19_N | IO_L4N_AD12N_88 | E2 |
| E33 | FMC1_HB19_P | IO_L4P_AD12P_88 | E3 |
| F38 | FMC1_HB20_N | IO_L12N_AD8N_88 | E5 |
| F37 | FMC1_HB20_P | IO_L12P_AD8P_88 | F6 |
| E37 | FMC1_HB21_N | IO_L9N_AD11N_88 | F4 |
| E36 | FMC1_HB21_P | IO_L9P_AD11P_88 | F5 |
| C7 | FMC1_DP0_M2C_N | MGTHRXN3_224 | AE1 |
| C6 | FMC1_DP0_M2C_P | MGTHRXP3_224 | AE2 |
| A3 | FMC1_DP1_M2C_N | MGTHRXN2_224 | AF3 |
| A2 | FMC1_DP1_M2C_P | MGTHRXP2_224 | AF4 |
| A7 | FMC1_DP2_M2C_N | MGTHRXN1_224 | AG1 |
| A6 | FMC1_DP2_M2C_P | MGTHRXP1_224 | AG2 |
| A11 | FMC1_DP3_M2C_N | MGTHRXN0_224 | AJ1 |
| A10 | FMC1_DP3_M2C_P | MGTHRXP0_224 | AJ2 |
| C3 | FMC1_DP0_C2M_N | MGTHTXN3_224 | AD3 |
| C2 | FMC1_DP0_C2M_P | MGTHTXP3_224 | AD4 |
| A23 | FMC1_DP1_C2M_N | MGTHTXN2_224 | AE5 |
| A22 | FMC1_DP1_C2M_P | MGTHTXP2_224 | AE6 |
| A27 | FMC1_DP2_C2M_N | MGTHTXN0_224 | AH3 |
| A26 | FMC1_DP2_C2M_P | MGTHTXP0_224 | AH4 |
| A31 | FMC1_DP3_C2M_N | MGTHTXN1_224 | AG5 |
| A30 | FMC1_DP3_C2M_P | MGTHTXP1_224 | AG6 |
| A15 | FMC1_DP4_M2C_N | MGTHRXN0_223 | AP3 |
| A14 | FMC1_DP4_M2C_P | MGTHRXP0_223 | AP4 |
| A19 | FMC1_DP5_M2C_N | MGTHRXN1_223 | AN1 |
| A18 | FMC1_DP5_M2C_P | MGTHRXP1_223 | AN2 |
| B17 | FMC1_DP6_M2C_N | MGTHRXN2_223 | AL1 |
| B16 | FMC1_DP6_M2C_P | MGTHRXP2_223 | AL2 |
| B13 | FMC1_DP7_M2C_N | MGTHRXN3_223 | AK3 |
| B12 | FMC1_DP7_M2C_P | MGTHRXP3_223 | AK4 |
| A35 | FMC1_DP4_C2M_N | MGTHTXN1_223 | AM3 |
| A34 | FMC1_DP4_C2M_P | MGTHTXP1_223 | AM4 |
| A39 | FMC1_DP5_C2M_N | MGTHTXN0_223 | AN5 |
| A38 | FMC1_DP5_C2M_P | MGTHTXP0_223 | AN6 |
| B37 | FMC1_DP6_C2M_N | MGTHTXN2_223 | AL5 |
| B36 | FMC1_DP6_C2M_P | MGTHTXP2_223 | AL6 |
| B33 | FMC1_DP7_C2M_N | MGTHTXN3_223 | AJ5 |
| B32 | FMC1_DP7_C2M_P | MGTHTXP3_223 | AJ6 |
| D5 | FMC1_GBTCLK0_M2C_N | MGTREFCLK0N_224 | AB7 |
| D4 | FMC1_GBTCLK0_M2C_P | MGTREFCLK0P_224 | AB8 |
| B21 | FMC1_GBTCLK1_M2C_N | MGTREFCLK0N_223 | AD7 |
| B20 | FMC1_GBTCLK1_M2C_P | MGTREFCLK0P_223 | AD8 |
表14.1 FMC1连接器管脚分配表
FMC2连接器引脚分配如下：
| 管脚序号 | FMC网络名 | FPGA引脚名 | FPGA引脚号 |
| H5 | FMC2_CLK0_M2C_N | IO_L12N_T1U_N11_GC_28 | F21 |
| H4 | FMC2_CLK0_M2C_P | IO_L12P_T1U_N10_GC_28 | G21 |
| G3 | FMC2_CLK0_C2M_N | IO_L24N_T3U_N11_68 | A11 |
| G2 | FMC2_CLK0_C2M_P | IO_L24P_T3U_N10_68 | B11 |
| K5 | FMC2_CLK1_M2C_N | IO_L12N_T1U_N11_GC_68 | F10 |
| K4 | FMC2_CLK1_M2C_P | IO_L12P_T1U_N10_GC_68 | G10 |
| J3 | FMC2_CLK1_C2M_N | IO_L24N_T3U_N11_28 | B21 |
| J2 | FMC2_CLK1_C2M_P | IO_L24P_T3U_N10_28 | B20 |
| G7 | FMC2_LA00_CC_N | IO_L14N_T2L_N3_GC_28 | G24 |
| G6 | FMC2_LA00_CC_P | IO_L14P_T2L_N2_GC_28 | G23 |
| D9 | FMC2_LA01_CC_N | IO_L13N_T2L_N1_GC_QBC_28 | E23 |
| D8 | FMC2_LA01_CC_P | IO_L13P_T2L_N0_GC_QBC_28 | F23 |
| H8 | FMC2_LA02_N | IO_L16N_T2U_N7_QBC_AD3N_28 | D24 |
| H7 | FMC2_LA02_P | IO_L16P_T2U_N6_QBC_AD3P_28 | E24 |
| G10 | FMC2_LA03_N | IO_L18N_T2U_N11_AD2N_28 | G26 |
| G9 | FMC2_LA03_P | IO_L18P_T2U_N10_AD2P_28 | G25 |
| H11 | FMC2_LA04_N | IO_L15N_T2L_N5_AD11N_28 | C22 |
| H10 | FMC2_LA04_P | IO_L15P_T2L_N4_AD11P_28 | C21 |
| D12 | FMC2_LA05_N | IO_L17N_T2U_N9_AD10N_28 | C23 |
| D11 | FMC2_LA05_P | IO_L17P_T2U_N8_AD10P_28 | D22 |
| C11 | FMC2_LA06_N | IO_L23N_T3U_N9_28 | A23 |
| C10 | FMC2_LA06_P | IO_L23P_T3U_N8_28 | A22 |
| H14 | FMC2_LA07_N | IO_L22N_T3U_N7_DBC_AD0N_28 | B19 |
| H13 | FMC2_LA07_P | IO_L22P_T3U_N6_DBC_AD0P_28 | B18 |
| G13 | FMC2_LA08_N | IO_L21N_T3L_N5_AD8N_28 | A21 |
| G12 | FMC2_LA08_P | IO_L21P_T3L_N4_AD8P_28 | A20 |
| D15 | FMC2_LA09_N | IO_L20N_T3L_N3_AD1N_28 | C19 |
| D14 | FMC2_LA09_P | IO_L20P_T3L_N2_AD1P_28 | C18 |
| C15 | FMC2_LA10_N | IO_L6N_T0U_N11_AD6N_28 | H24 |
| C14 | FMC2_LA10_P | IO_L6P_T0U_N10_AD6P_28 | J24 |
| H17 | FMC2_LA11_N | IO_L9N_T1L_N5_AD12N_28 | D21 |
| H16 | FMC2_LA11_P | IO_L9P_T1L_N4_AD12P_28 | D20 |
| G16 | FMC2_LA12_N | IO_L19N_T3L_N1_DBC_AD9N_28 | A19 |
| G15 | FMC2_LA12_P | IO_L19P_T3L_N0_DBC_AD9P_28 | A18 |
| D18 | FMC2_LA13_N | IO_L8N_T1L_N3_AD5N_28 | H22 |
| D17 | FMC2_LA13_P | IO_L8P_T1L_N2_AD5P_28 | H21 |
| C19 | FMC2_LA14_N | IO_L7N_T1L_N1_QBC_AD13N_28 | D19 |
| C18 | FMC2_LA14_P | IO_L7P_T1L_N0_QBC_AD13P_28 | E19 |
| H20 | FMC2_LA15_N | IO_L10N_T1U_N7_QBC_AD4N_28 | F20 |
| H19 | FMC2_LA15_P | IO_L10P_T1U_N6_QBC_AD4P_28 | G20 |
| G19 | FMC2_LA16_N | IO_L11N_T1U_N9_GC_28 | E22 |
| G18 | FMC2_LA16_P | IO_L11P_T1U_N8_GC_28 | F22 |
| D21 | FMC2_LA17_CC_N | IO_L14N_T2L_N3_GC_68 | E10 |
| D20 | FMC2_LA17_CC_P | IO_L14P_T2L_N2_GC_68 | F11 |
| C23 | FMC2_LA18_CC_N | IO_L13N_T2L_N1_GC_QBC_68 | G11 |
| C22 | FMC2_LA18_CC_P | IO_L13P_T2L_N0_GC_QBC_68 | H11 |
| H23 | FMC2_LA19_N | IO_L18N_T2U_N11_AD2N_68 | C11 |
| H22 | FMC2_LA19_P | IO_L18P_T2U_N10_AD2P_68 | D12 |
| G22 | FMC2_LA20_N | IO_L17N_T2U_N9_AD10N_68 | E12 |
| G21 | FMC2_LA20_P | IO_L17P_T2U_N8_AD10P_68 | F12 |
| H26 | FMC2_LA21_N | IO_L10N_T1U_N7_QBC_AD4N_68 | D9 |
| H25 | FMC2_LA21_P | IO_L10P_T1U_N6_QBC_AD4P_68 | E9 |
| G25 | FMC2_LA22_N | IO_L11N_T1U_N9_GC_68 | G9 |
| G24 | FMC2_LA22_P | IO_L11P_T1U_N8_GC_68 | H9 |
| D24 | FMC2_LA23_N | IO_L9N_T1L_N5_AD12N_68 | E8 |
| D23 | FMC2_LA23_P | IO_L9P_T1L_N4_AD12P_68 | F8 |
| H29 | FMC2_LA24_N | IO_L16N_T2U_N7_QBC_AD3N_68 | D10 |
| H28 | FMC2_LA24_P | IO_L16P_T2U_N6_QBC_AD3P_68 | D11 |
| G28 | FMC2_LA25_N | IO_L6N_T0U_N11_AD6N_68 | K13 |
| G27 | FMC2_LA25_P | IO_L6P_T0U_N10_AD6P_68 | L14 |
| D27 | FMC2_LA26_N | IO_L7N_T1L_N1_QBC_AD13N_68 | E7 |
| D26 | FMC2_LA26_P | IO_L7P_T1L_N0_QBC_AD13P_68 | F7 |
| C27 | FMC2_LA27_N | IO_L8N_T1L_N3_AD5N_68 | C8 |
| C26 | FMC2_LA27_P | IO_L8P_T1L_N2_AD5P_68 | C9 |
| H32 | FMC2_LA28_N | IO_L15N_T2L_N5_AD11N_68 | H12 |
| H31 | FMC2_LA28_P | IO_L15P_T2L_N4_AD11P_68 | H13 |
| G31 | FMC2_LA29_N | IO_L1N_T0L_N1_DBC_68 | L13 |
| G30 | FMC2_LA29_P | IO_L1P_T0L_N0_DBC_68 | M13 |
| H35 | FMC2_LA30_N | IO_L4N_T0U_N7_DBC_AD7N_68 | J11 |
| H34 | FMC2_LA30_P | IO_L4P_T0U_N6_DBC_AD7P_68 | K12 |
| G34 | FMC2_LA31_N | IO_L5N_T0U_N9_AD14N_68 | J14 |
| G33 | FMC2_LA31_P | IO_L5P_T0U_N8_AD14P_68 | K14 |
| H38 | FMC2_LA32_N | IO_L3N_T0L_N5_AD15N_68 | L11 |
| H37 | FMC2_LA32_P | IO_L3P_T0L_N4_AD15P_68 | L12 |
| G37 | FMC2_LA33_N | IO_L2N_T0L_N3_68 | J10 |
| G36 | FMC2_LA33_P | IO_L2P_T0L_N2_68 | K10 |
| F5 | FMC2_HA00_CC_N | IO_L13N_T2L_N1_GC_QBC_67 | F16 |
| F4 | FMC2_HA00_CC_P | IO_L13P_T2L_N0_GC_QBC_67 | F17 |
| E3 | FMC2_HA01_CC_N | IO_L14N_T2L_N3_GC_67 | F15 |
| E2 | FMC2_HA01_CC_P | IO_L14P_T2L_N2_GC_67 | G15 |
| K8 | FMC2_HA02_N | IO_L8N_T1L_N3_AD5N_67 | C17 |
| K7 | FMC2_HA02_P | IO_L8P_T1L_N2_AD5P_67 | D17 |
| J7 | FMC2_HA03_N | IO_L19N_T3L_N1_DBC_AD9N_67 | K20 |
| J6 | FMC2_HA03_P | IO_L19P_T3L_N0_DBC_AD9P_67 | L20 |
| F8 | FMC2_HA04_N | IO_L17N_T2U_N9_AD10N_67 | F18 |
| F7 | FMC2_HA04_P | IO_L17P_T2U_N8_AD10P_67 | G18 |
| E7 | FMC2_HA05_N | IO_L15N_T2L_N5_AD11N_67 | G19 |
| E6 | FMC2_HA05_P | IO_L15P_T2L_N4_AD11P_67 | H19 |
| K11 | FMC2_HA06_N | IO_L6N_T0U_N11_AD6N_67 | C12 |
| K10 | FMC2_HA06_P | IO_L6P_T0U_N10_AD6P_67 | C13 |
| J10 | FMC2_HA07_N | IO_L20N_T3L_N3_AD1N_67 | J15 |
| J9 | FMC2_HA07_P | IO_L20P_T3L_N2_AD1P_67 | J16 |
| F11 | FMC2_HA08_N | IO_L7N_T1L_N1_QBC_AD13N_67 | C16 |
| F10 | FMC2_HA08_P | IO_L7P_T1L_N0_QBC_AD13P_67 | D16 |
| E10 | FMC2_HA09_N | IO_L18N_T2U_N11_AD2N_67 | G16 |
| E9 | FMC2_HA09_P | IO_L18P_T2U_N10_AD2P_67 | H16 |
| K14 | FMC2_HA10_N | IO_L24N_T3U_N11_67 | L16 |
| K13 | FMC2_HA10_P | IO_L24P_T3U_N10_67 | L17 |
| J13 | FMC2_HA11_N | IO_L21N_T3L_N5_AD8N_67 | J17 |
| J12 | FMC2_HA11_P | IO_L21P_T3L_N4_AD8P_67 | K17 |
| F14 | FMC2_HA12_N | IO_L5N_T0U_N9_AD14N_67 | A12 |
| F13 | FMC2_HA12_P | IO_L5P_T0U_N8_AD14P_67 | A13 |
| E13 | FMC2_HA13_N | IO_L10N_T1U_N7_QBC_AD4N_67 | F13 |
| E12 | FMC2_HA13_P | IO_L10P_T1U_N6_QBC_AD4P_67 | G14 |
| J16 | FMC2_HA14_N | IO_T2U_N12_67 | J19 |
| J15 | FMC2_HA14_P | IO_T3U_N12_67 | J20 |
| F17 | FMC2_HA15_N | IO_L23N_T3U_N9_67 | K18 |
| F16 | FMC2_HA15_P | IO_L23P_T3U_N8_67 | K19 |
| E16 | FMC2_HA16_N | IO_L22N_T3U_N7_DBC_AD0N_67 | K15 |
| E15 | FMC2_HA16_P | IO_L22P_T3U_N6_DBC_AD0P_67 | L15 |
| K17 | FMC2_HA17_CC_N | IO_L12N_T1U_N11_GC_67 | E14 |
| K16 | FMC2_HA17_CC_P | IO_L12P_T1U_N10_GC_67 | E15 |
| J19 | FMC2_HA18_N | IO_L9N_T1L_N5_AD12N_67 | E17 |
| J18 | FMC2_HA18_P | IO_L9P_T1L_N4_AD12P_67 | E18 |
| F20 | FMC2_HA19_N | IO_L1N_T0L_N1_DBC_67 | A16 |
| F19 | FMC2_HA19_P | IO_L1P_T0L_N0_DBC_67 | A17 |
| E19 | FMC2_HA20_N | IO_L16N_T2U_N7_QBC_AD3N_67 | H17 |
| E18 | FMC2_HA20_P | IO_L16P_T2U_N6_QBC_AD3P_67 | H18 |
| K20 | FMC2_HA21_N | IO_L2N_T0L_N3_67 | B15 |
| K19 | FMC2_HA21_P | IO_L2P_T0L_N2_67 | B16 |
| J22 | FMC2_HA22_N | IO_L3N_T0L_N5_AD15N_67 | A14 |
| J21 | FMC2_HA22_P | IO_L3P_T0L_N4_AD15P_67 | A15 |
| K23 | FMC2_HA23_N | IO_L4N_T0U_N7_DBC_AD7N_67 | B13 |
| K22 | FMC2_HA23_P | IO_L4P_T0U_N6_DBC_AD7P_67 | B14 |
| K26 | FMC2_HB00_CC_N | IO_L1N_T0L_N1_DBC_28 | L22 |
| K25 | FMC2_HB00_CC_P | IO_L1P_T0L_N0_DBC_28 | L21 |
| J25 | FMC2_HB01_N | IO_L2N_T0L_N3_28 | K24 |
| J24 | FMC2_HB01_P | IO_L2P_T0L_N2_28 | L23 |
| F23 | FMC2_HB02_N | IO_L4N_T0U_N7_DBC_AD7N_28 | K23 |
| F22 | FMC2_HB02_P | IO_L4P_T0U_N6_DBC_AD7P_28 | K22 |
| E22 | FMC2_HB03_N | IO_L3N_T0L_N5_AD15N_28 | J22 |
| E21 | FMC2_HB03_P | IO_L3P_T0L_N4_AD15P_28 | J21 |
| F26 | FMC2_HB04_N | IO_L5N_T0U_N9_AD14N_28 | H26 |
| F25 | FMC2_HB04_P | IO_L5P_T0U_N8_AD14P_28 | J25 |
| E25 | FMC2_HB05_N | IO_L22N_T3U_N7_DBC_AD0N_68 | A10 |
| E24 | FMC2_HB05_P | IO_L22P_T3U_N6_DBC_AD0P_68 | B10 |
| K29 | FMC2_HB06_CC_N | IO_L20N_T3L_N3_AD1N_68 | B8 |
| K28 | FMC2_HB06_CC_P | IO_L20P_T3L_N2_AD1P_68 | B9 |
| J28 | FMC2_HB07_N | IO_L21N_T3L_N5_AD8N_68 | A6 |
| J27 | FMC2_HB07_P | IO_L21P_T3L_N4_AD8P_68 | B6 |
| F29 | FMC2_HB08_N | IO_L23N_T3U_N9_68 | A7 |
| F28 | FMC2_HB08_P | IO_L23P_T3U_N8_68 | A8 |
| E28 | FMC2_HB09_N | IO_L19N_T3L_N1_DBC_AD9N_68 | C6 |
| E27 | FMC2_HB09_P | IO_L19P_T3L_N0_DBC_AD9P_68 | C7 |
| C7 | FMC2_DP0_M2C_N | MGTHRXN0_226 | V3 |
| C6 | FMC2_DP0_M2C_P | MGTHRXP0_226 | V4 |
| A3 | FMC2_DP1_M2C_N | MGTHRXN1_226 | U1 |
| A2 | FMC2_DP1_M2C_P | MGTHRXP1_226 | U2 |
| A7 | FMC2_DP2_M2C_N | MGTHRXN2_226 | R1 |
| A6 | FMC2_DP2_M2C_P | MGTHRXP2_226 | R2 |
| A11 | FMC2_DP3_M2C_N | MGTHRXN3_226 | P3 |
| A10 | FMC2_DP3_M2C_P | MGTHRXP3_226 | P4 |
| C3 | FMC2_DP0_C2M_N | MGTHTXN0_226 | U5 |
| C2 | FMC2_DP0_C2M_P | MGTHTXP0_226 | U6 |
| A23 | FMC2_DP1_C2M_N | MGTHTXN1_226 | T3 |
| A22 | FMC2_DP1_C2M_P | MGTHTXP1_226 | T4 |
| A27 | FMC2_DP2_C2M_N | MGTHTXN2_226 | R5 |
| A26 | FMC2_DP2_C2M_P | MGTHTXP2_226 | R6 |
| A31 | FMC2_DP3_C2M_N | MGTHTXN3_226 | N5 |
| A30 | FMC2_DP3_C2M_P | MGTHTXP3_226 | N6 |
| A15 | FMC2_DP4_M2C_N | MGTHRXN0_225 | AC1 |
| A14 | FMC2_DP4_M2C_P | MGTHRXP0_225 | AC2 |
| A19 | FMC2_DP5_M2C_N | MGTHRXN1_225 | AB3 |
| A18 | FMC2_DP5_M2C_P | MGTHRXP1_225 | AB4 |
| B17 | FMC2_DP6_M2C_N | MGTHRXN2_225 | AA1 |
| B16 | FMC2_DP6_M2C_P | MGTHRXP2_225 | AA2 |
| B13 | FMC2_DP7_M2C_N | MGTHRXN3_225 | W1 |
| B12 | FMC2_DP7_M2C_P | MGTHRXP3_225 | W2 |
| A35 | FMC2_DP4_C2M_N | MGTHTXN0_225 | AC5 |
| A34 | FMC2_DP4_C2M_P | MGTHTXP0_225 | AC6 |
| A39 | FMC2_DP5_C2M_N | MGTHTXN1_225 | AA5 |
| A38 | FMC2_DP5_C2M_P | MGTHTXP1_225 | AA6 |
| B37 | FMC2_DP6_C2M_N | MGTHTXN2_225 | Y3 |
| B36 | FMC2_DP6_C2M_P | MGTHTXP2_225 | Y4 |
| B33 | FMC2_DP7_C2M_N | MGTHTXN3_225 | W5 |
| B32 | FMC2_DP7_C2M_P | MGTHTXP3_225 | W6 |
| D5 | FMC2_GBTCLK0_M2C_N | MGTREFCLK0N_226 | V7 |
| D4 | FMC2_GBTCLK0_M2C_P | MGTREFCLK0P_226 | V8 |
| B21 | FMC2_GBTCLK1_M2C_N | MGTREFCLK0N_225 | Y7 |
| B20 | FMC2_GBTCLK1_M2C_P | MGTREFCLK0P_225 | Y8 |
表14.2 FMC2连接器管脚分配表
JTAG调试口
在DZ7开发板上预留了一个JTAG接口，用于下载ZYNQ UltraScale+程序或者固化程序到FLASH。为了避免带电插拔造成对ZYNQ UltraScale+芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围。
EEPROM
DZ7开发板板载了一片EEPROM，型号为24LC04,容量为：4Kbit（22568bit），通过IIC总线连接到PS端进行通信。EEPROM通过I2C总线挂载到ZYNQ UltraScale+的Bank501 MIO上。图16.1为EEPROM的原理图
图16.1 EEPROM的原理图
I2C通信引脚分配如下：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| PS_IIC0_SCL | PS_MIO34 | C34 | I2C时钟信号 |
| PS_IIC0_SDA | PS_MIO35 | D30 | I2C数据信号 |
表16.1- I2C总线管脚分配表
CANFD和GPS接口
DZ7开发板上有2路CAN通信接口，连接在PL端BANK87GPIO接口上。CAN收发芯片选用了恩智浦公司的TJA1051T/3芯片为用户CAN通信服务。GPS信号通过电平转换连接在PL端BANK87GPIO接口上。图17.1为PL端CAN收发芯片和GPS信号的连接示意图
图17.1-PL端CAN收发芯片和GPS信号的连接示意图
CAN通信和GPS引脚分配如下：
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| CANFD1_TXD | B87_L2_N | N8 | CAN1 发送端 |
| CANFD1_RXD | B87_L2_P | N9 | CAN1 接收端 |
| CANFD2_TXD | B87_L1N | N12 | CAN2 发送端 |
| CANFD2_RXD | B87_L1_P | P12 | CAN2 接收端 |
| GPS_UART_TX | B87_L3_N | M12 | GPS数据发送 |
| GPS_UART_RX | B87_L3_P | N13 | GPS数据接收 |
| GPS_PPS_IN | B87_L4_N | M11 | GPS时间同步 |
| GPS_TRIG_OUT | B87_L4_P | N11 | GPS触发信号 |
表17.1 CAN通信和GPS管脚分配表
LED灯
DZ7开发板上有4个发光二极管LED，和1个双层LED灯。 包含1个电源指示灯，1个DONE指示灯，PS控制指示灯连接到双层LED灯，另外2个用户指示灯。用户可以通过程序来控制亮和灭，用户LED灯硬件连接的示意图如图18.1所示：
图18.1-用户LED灯硬件连接示意图
用户LED灯的引脚分配：
| 信号名称 | 引脚名 | 管脚号 | 备注 |
| PS_LED1 | PS_MIO44 | D31 | 用户PS LED灯1 |
| PS_LED2 | PS_MIO38 | D32 | 用户PS LED灯2 |
表18.1 用户LED灯管脚分配表
按键

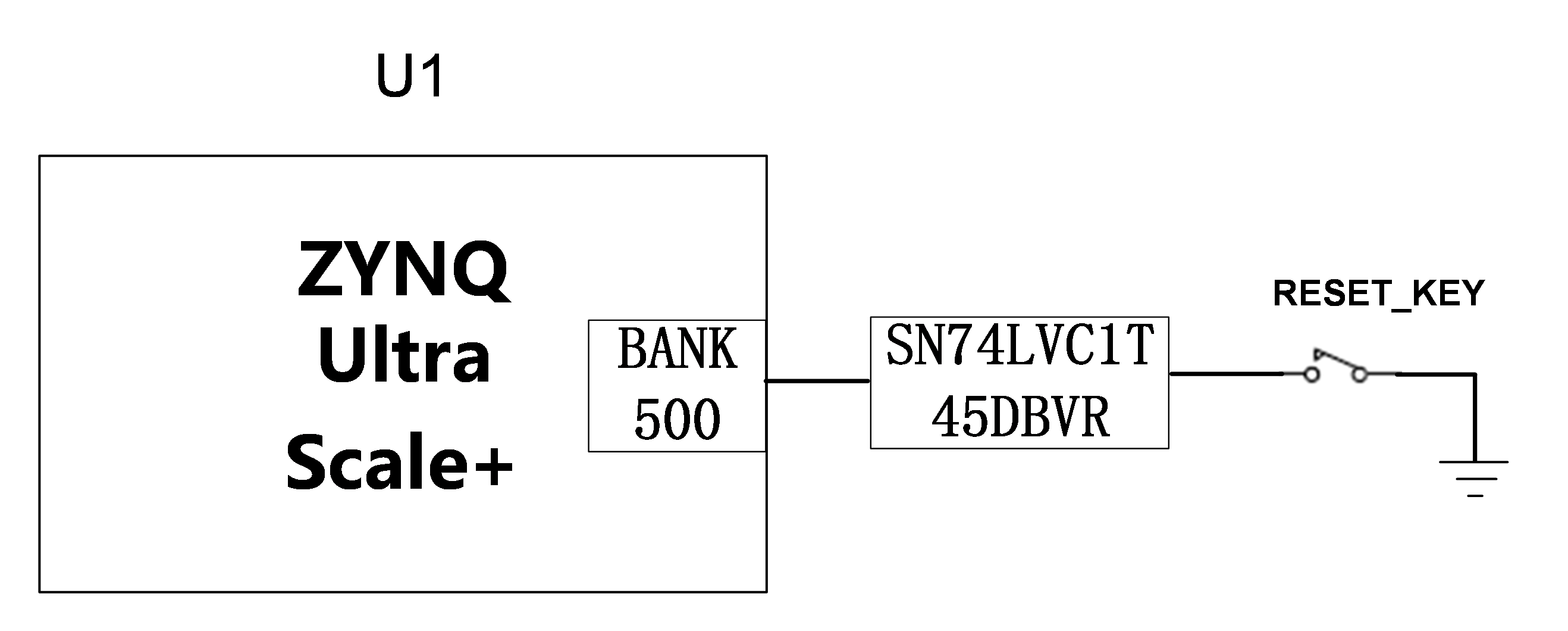

DZ7开发板上有1个复位按键RESET复位信号连接到PS的MIO上，用户可以使用这个复位按键来复位ZYNQ系统。复位按键是低电平有效，用户按键的连接示意图如图19.1所示：
图19.1-复位按键连接示意图
按键的ZYNQ管脚分配
| 信号名称 | 引脚名 | 引脚号 | 备注 |
| SYS_RESET | PS_MIO6 | A26 | PS按键输入 |
表19.1- 复位按键管脚分配表
拨码开关配置
开发板上有一个4位的拨码开关SW1用来配置ZYNQ系统的启动模式。DZ7系统开发平台支持4种启动模式。这4种启动模式分别是JTAG调试模式, QSPI FLASH, EMMC和SD2.0卡启动模式。ZU7EV芯片上电后会检测（PS_MODE0~3）的电平来决定那种启动模式。用户可以通过扩展板上的拨码开关SW1来选择不同的启动模式。SW1启动模式配置如下表20.1所示。
| SW1 | 拨码位置（1，2，3, 4） | MODE[3:0] | 启动模式 |
| ON，ON，ON，ON | 0000 | PS JTAG |
| ON，ON，OFF ,ON | 0010 | QSPI FLASH | |
| ON，OFF，ON，OFF | 0101 | SD卡 | |
| ON，OFF， OFF， ON | 0110 | EMMC |
表20.1 SW1启动模式配置
电源

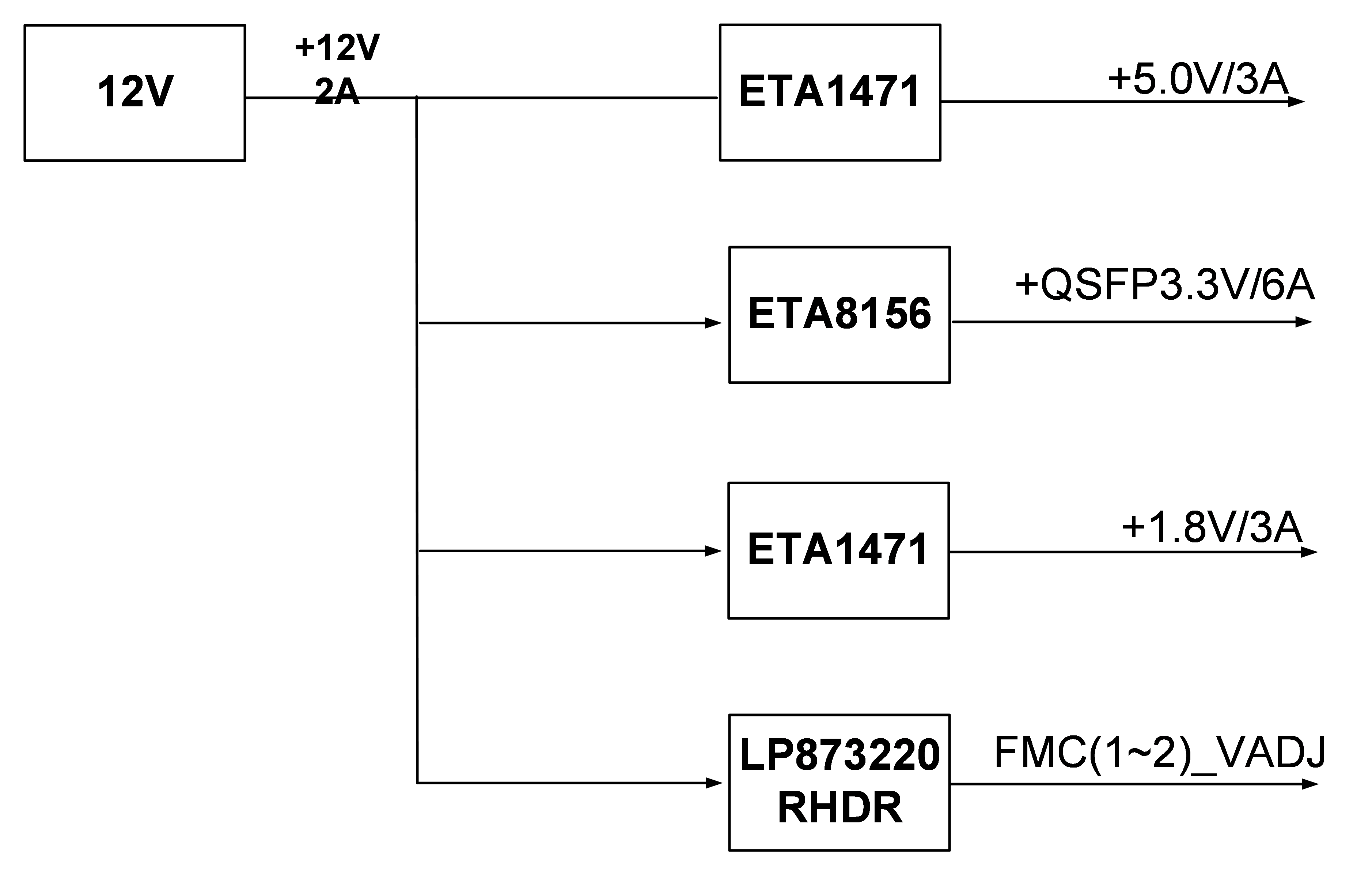

DZ7开发板的电源输入电压为DC12V。底板上通过4路DC/DC电源芯片转换成+5V，QSFP_3.3V，+1.8V，FMC_VADJ。板上的电源设计示意图如下图21.1所示:
图21.1-原理图中电源接口部分

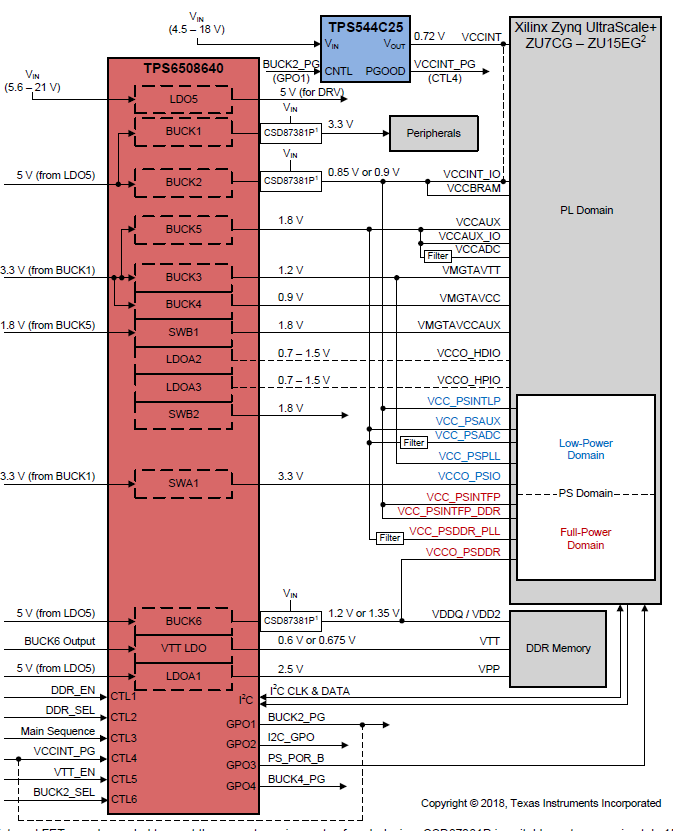

另外板上使用一个PMIC芯片TPS6508640产生XCZU7EV芯片所需要的其它所有电源，TPS6508640电源设计请参考电源芯片手册，设计框图如下：
图21.2- TPS6508640电源设计框图
各个电源分配的功能如下表所示：
| 电源 | 功能 |
| +5.0V | USB供电电源 |
| +1.8V | 以太网，USB供电电源 |
| QSFP_+3.3V | QSFP供电电源 |
| FMC_VADJ | FMC，FPGA芯片BANK电压 |
表21.1 电源分配功能表
风扇
因为ZU7EV正常工作时会产生大量的热量，我们在板上为芯片增加了一个散热片和风扇，防止芯片过热。风扇的控制由ZYNQ芯片来控制，控制管脚连接到BANK68的IO上（PIN D7），如果IO电平输出为低，MOSFET管导通，风扇工作，如果IO电平输出为高，风扇停止。
风扇出厂前已经用螺丝固定在开发板上，风扇的电源连接到了J11的插座上，红色的为正极，黑色的为负极。

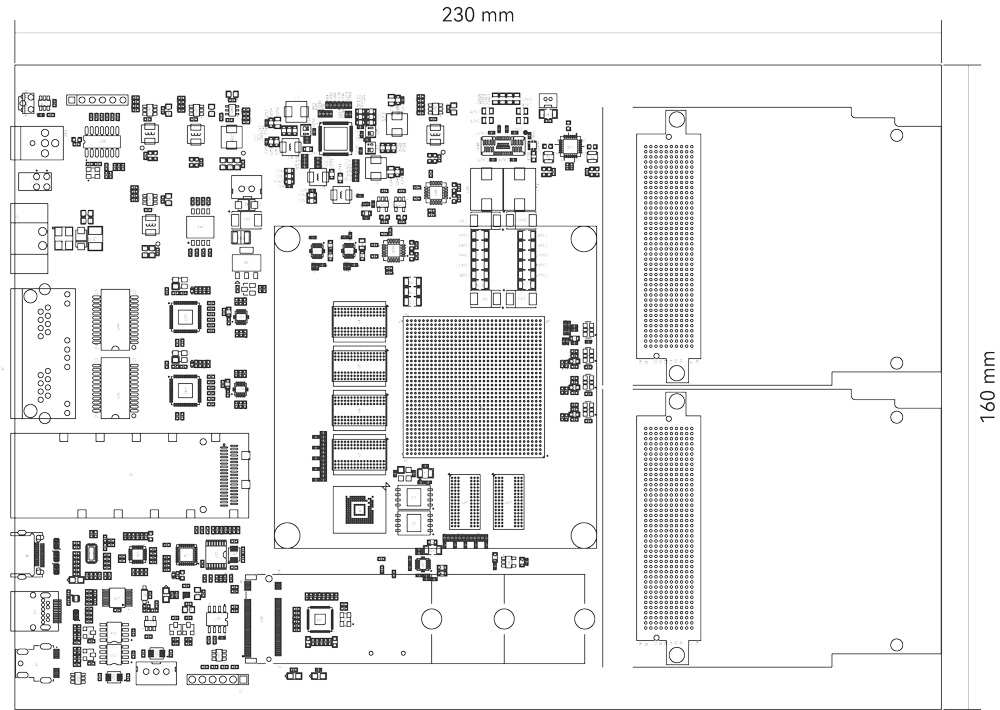

结构尺寸图
图23.1正面图（Top View）
芯驿电子科技（上海）有限公司
公司网址：www.alinx.com
服务热线：021-67676997
技术支持：support@alinx.com
工作时间：9:00-18:00 周一到周五
