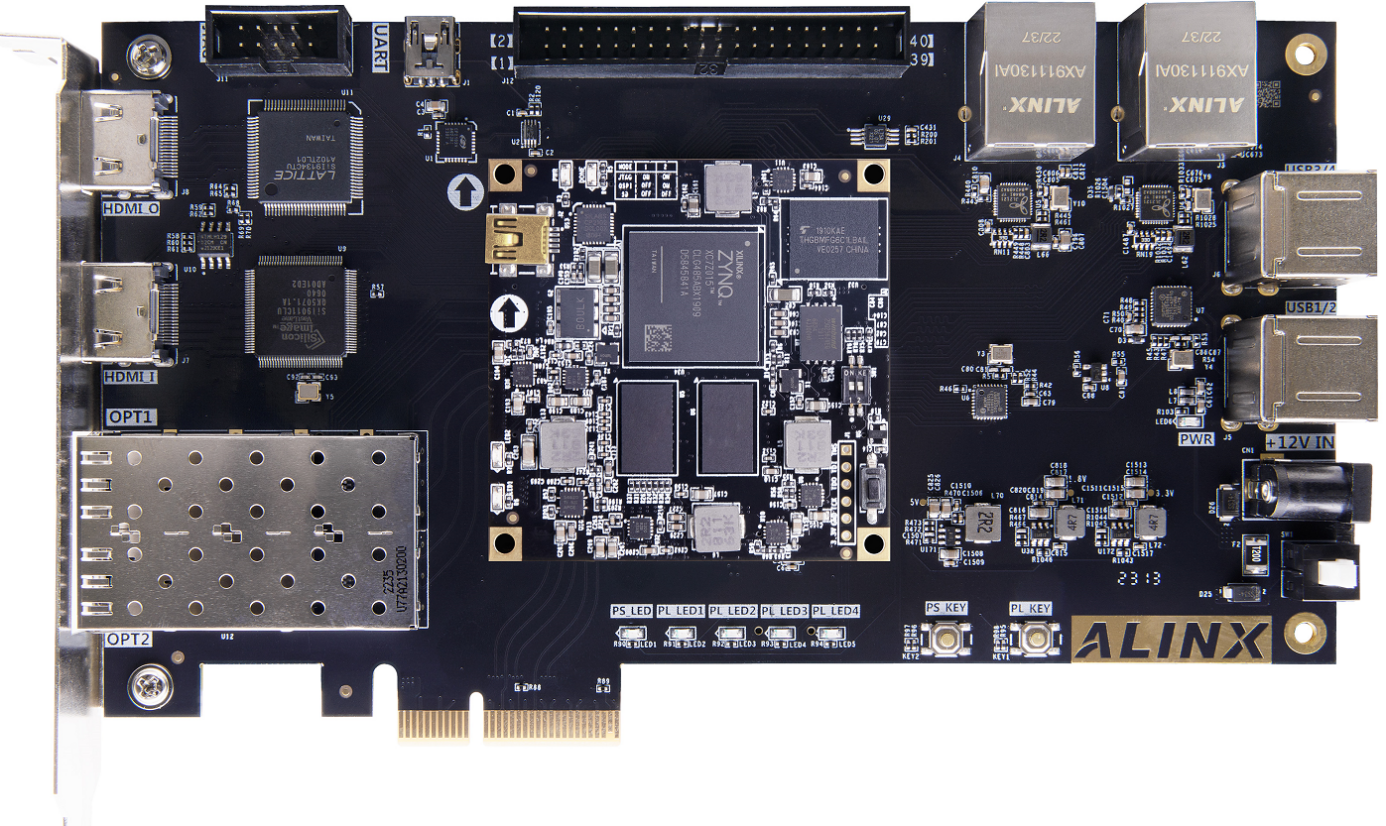

外观
AX7015B产品手册
芯驿电子科技（上海）有限公司
公司网址：www.alinx.com
服务热线：021-67676997
技术支持：support@alinx.com
© 芯驿电子科技（上海）有限公司，保留所有权利
文档信息
| 项目 | 内容 |
| 文档名称 | 产品手册 |
| 产品型号 | AX7015B |
| 文档版本 | V3.0 |
| 编制单位 | 芯驿电子科技（上海）有限公司 |
| 发布日期 | 2026 年 |
版本控制
| 版本 | 时间 | 章节 | 修订综述 |
| V1.0 | 2018.6.1 | 全部 | 初版发布 |
| V2.0 | 2018.10.10 | 1.3 DDR3 DRAM | 原 DDR3 型号（SK Hynix H5TQ4G63AFR-PBI）已停产， 现更新为美光型号 MT41K256M16TW-107。 |
| 2.6 光纤接口 | 增加光纤接口丝印 OPT1，OPT2 的说明 | ||
| V3.0 | 2026 | 1.5 eMMC Flash | 由江波龙 FEMDRW008G-88A39 更换为岱码 TMEMA008GAAMW-00N0 （引脚兼容） |
前言
芯驿电子科技（上海）有限公司基于 XILINX ZYNQ7000 开发平台的开发板（型号：AX7015B）2018 款正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。
这款 ZYNQ7000 FPGA 开发平台采用核心板加扩展板的模式，方便用户对核心板的二次开发利用。核心板使用 XILINX 的 Zynq7000 SOC 芯片 XC7Z015 的解决方案，它采用 ARM+FPGA SOC 技术将双核 ARM Cortex-A9 和 FPGA 可编程逻辑集成在一颗芯片上。另外核心板上含有 2 片共 1GB 高速 DDR3 SDRAM 芯片，1 片 8GB 的 eMMC 存储芯片和 1 片 256Mb 的 QSPI FLASH 芯片。
在底板设计上我们为用户扩展了丰富的外围接口，比如 1 个 PCIex2 接口、2 路光纤接口、2 路千兆以太网接口、4 路 USB2.0 HOST 接口、1 路 HDMI 输入接口、1 路 HDMI 输出接口，1 路 UART 串口接口、1 路 SD 卡接口、一个 40 针扩展接口等等。满足用户各种高速数据交换，数据存储，视频传输处理以及工业控制的要求，是一款"专业级“的 ZYNQ 开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事 ZYNQ 开发的学生、工程师等群体。
开发板简介
在这里，对这款 AX7015B ZYNQ 开发平台进行简单的功能介绍。
开发板的整个结构，继承了我们一贯的核心板+扩展板的模式来设计的。核心板和扩展板之间使用高速板间连接器连接。
核心板主要由 ZYNQ7015 + 2 个 DDR3 + eMMC + QSPI FLASH 的最小系统构成，承担 ZYNQ 系统的高速数据处理和存储的功能，ZYNQ7015 和两片 DDR3 之间的数据位宽为 32 位，两片 DDR3 容量高达 1GB。8GB 的 eMMC FLASH 存储芯片和 256Mb 的 QSPI FLASH 用来静态存储 ZYNQ 的操作系统、文件系统及用户数据，用户可以通过核心板上的拨码开关来选择不同的启动方式。ZYNQ7015 采用 Xilinx 公司的 Zynq7000 系列的芯片，型号为 XC7Z015-2CLG485。ZYNQ7015 芯片可分成处理器系统部分 Processor System（PS）和可编程逻辑部分 Programmable Logic（PL）。
底板为核心板扩展了丰富的外围接口，其中包含 1 个 PCIex2 接口、2 路光纤接口、2 路千兆以太网接口、4 路 USB2.0 HOST 接口、1 路 HDMI 输入接口、1 路 HDMI 输出接口，1 路 UART 串口接口、1 路 SD 卡接口、1 个 40 针扩展接口和一些按键 LED。

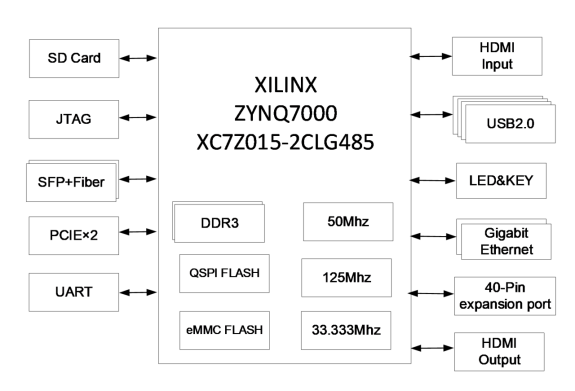

下图为整个开发系统的结构示意图：
通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。
ZYNQ7000 核心板：由 XC7Z015+1GB DDR3+8GB eMMC FLASH + 256Mb QSPI FLASH 组成，另外有两个晶振提供时钟，一个是 33.3333MHz 提供给 PS 系统，另一个是 50MHz 提供给 PL 逻辑，一路 GTP 差分参考时钟，频率 125MHz。
1 路 PCIe x2 接口：支持 PCI Express 2.0 标准，提供标准的 PCIe x2 高速数据传输接口，单通道通信速率可高达 5GBaud。
2 路 SFP 光纤接口：ZYNQ 的 GTP 收发器的 2 路高速收发器连接到 2 个光模块的发送和接收，实现 2 路高速的光纤通信接口。每路的光纤数据通信接收和发送的速度高达 6.25Gb/s。
千兆以太网接口：2 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用景略公司的 JL2121 工业级 GPHY 芯片，1 路以太网连接到 ZYNQ 芯片的 PS 端，1 路以太网连接到 ZYNQ 芯片的 PL 端。
HDMI 视频输出：1 路 HDMI 视频输出接口，我们选用了 Silion Image 公司的 SIL9134 HDMI 编码芯片，最高支持 1080P@60Hz 输出，支持 3D 输出。
HDMI 视频输入：1 路 HDMI 视频输入接口，我们选用了 Silion Image 公司的 SIL9013 HDMI 解码芯片，最高支持 1080P@60Hz 输入，支持不同格式的数据输入。
USB2.0 HOST 接口：通过 USB Hub 芯片扩展 4 路 USB HOST 接口，用于连接外部的 USB 从设备，比如连接鼠标，键盘，U 盘等等。USB 接口采用扁型 USB 接口（USB Type A）。
USB Uart 接口：2 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试。1 路在核心板上，核心板独立工作是使用，1 路在底板上，整板调试时使用。串口芯片采用 Silicon Labs CP2102GM 的 USB-UAR 芯片， USB 接口采用 MINI USB 接口。
Micro SD 卡座：1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统。
40 针扩展口：1 个 40 针 2.54mm 间距的扩展口，可以外接 Alinx 的各种模块（双目摄像头，TFT LCD 屏，高速 AD 模块等等）。扩展口包含 5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路。
USB JTAG 口：1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试，用户可以通过 XILINX 下载器对 ZYNQ 系统进行调试和下载。
LED 灯：10 个发光二极管 LED， 核心板上 4 个，底板上 6 个。核心板上 1 个电源指示灯；1 个 DONE 配置指示灯；2 个用户指示灯。底板上有 1 个电源指示灯，5 个用户指示灯。
按键：3 个按键，1 个复位按键在核心板上，2 个用户按键在底板上。
安全注意事项
为保障人身安全与设备稳定运行，使用 AX7015B 开发平台前，请务必阅读并遵守以下注意事项：
供电安全：核心板可通过 Mini USB 接口或底板供电，请勿两者同时供电，以免造成损坏。
电源适配器：外接电源供电时请使用开发板自带的电源，不要使用其他规格的电源，以免损坏开发板。
IO 电平：扩展口 IO 切勿直接与 5V 设备连接，以免烧坏 ZYNQ7000 芯片；如需连接 5V 设备，必须使用电平转换电路。
JTAG 插拔：JTAG 线插拔时请勿热插拔，以防损坏 FPGA 芯片。
第一章 AC7015B 核心板
1.1 简介
AC7015B（核心板型号，下同）核心板，ZYNQ 芯片是基于 XILINX 公司的 ZYNQ7000 系列的 XC7Z015-2CLG485I。ZYNQ 芯片的 PS 系统集成了两个 ARM Cortex™-A9 处理器，AMBA®互连，内部存储器，外部存储器接口和外设。ZYNQ 芯片的 FPGA 内部含有丰富的可编程逻辑单元，DSP 和内部 RAM。
这款核心板使用了 2 片 Micron 公司的 MT41K256M16TW-107 这款 DDR3 芯片，每片 DDR 的容量为 4Gbit；2 片 DDR 芯片组合成 32bit 的数据总线宽度，ZYNQ 和 DDR3 之间的读写数据时钟频率高达 533MHz；这样的配置，可以满足系统的高带宽的数据处理的需求。
为了和底板连接，这款核心板的 4 个板对板连接器扩展出了 PS 端的 USB 接口，千兆以太网接口，SD 卡接口及其它剩余的 MIO 口；也扩展出了 ZYNQ 的 4 对高速收发器 GTP 接口；以及 PL 端的 BANK13， BANK34 和 BANK35 的几乎所有 IO 口（148 个），其中 BANK35 的 IO 的电平可以通过更换核心板上的 LDO 芯片来修改，满足用户不同电平接口的要求。对于需要大量 IO 的用户，此核心板将是不错的选择。而且 IO 连接部分，ZYNQ 芯片到接口之间走线做了等长和差分处理，并且核心板尺寸仅为 60*60（mm），对于二次开发来说，非常适合。

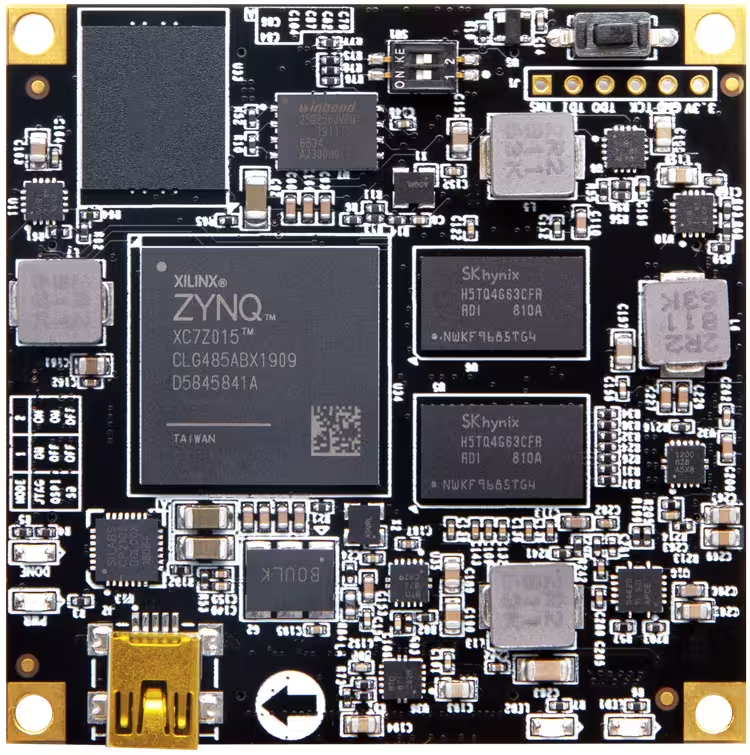

图 1.1.1-AC7015B 核心板
1.2 ZYNQ 芯片
开发板使用的是 Xilinx 公司的 Zynq7000 系列的芯片，型号为 XC7Z015-2CLG485I。芯片的 PS 系统集成了两个 ARM Cortex™-A9 处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括 USB 总线接口，以太网接口，SD/SDIO 接口，I2C 总线接口，CAN 总线接口，UART 接口，GPIO 等。PS 可以独立运行并在上电或复位下启动。ZYNQ7000 芯片的总体框图如图 1.2.1 所示

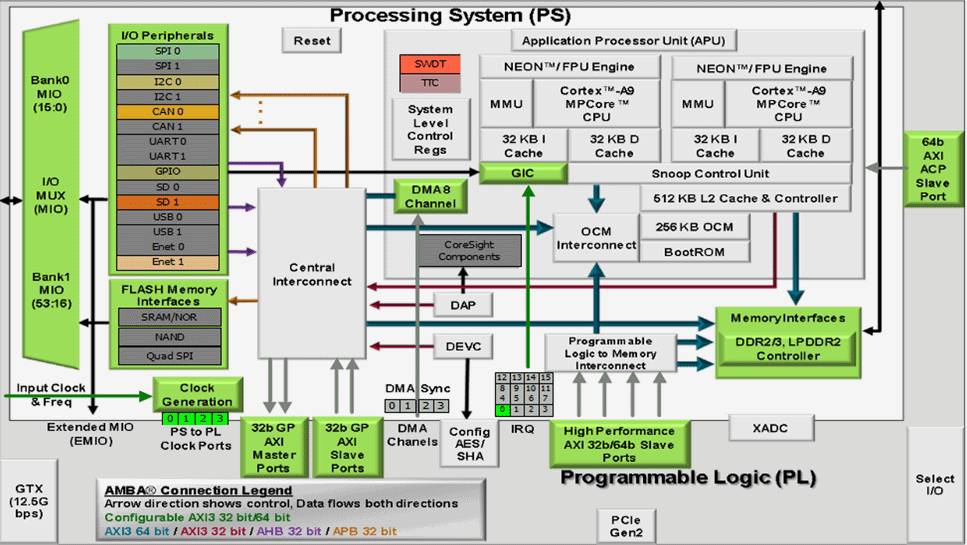

图 1.2.1-ZYNQ7000 芯片的总体框图
其中 PS 系统部分的主要参数如下：
基于 ARM 双核 CortexA9 的应用处理器，ARM-v7 架构高达 766MHz
每个 CPU 32KB 1 级指令和数据缓存，512KB 2 级缓存 2 个 CPU 共享
片上 boot ROM 和 256KB 片内 RAM
外部存储接口，支持 16/32 bit DDR2、DDR3 接口
两个千兆网卡支持：发散-聚集 DMA，GMII，RGMII，SGMII 接口
两个 USB2.0 OTG 接口，每个最多支持 12 节点
两个 CAN2.0B 总线接口
两个 SD 卡、SDIO、MMC 兼容控制器
2 个 SPI，2 个 UARTs，2 个 I2C 接口
4 组 32bit GPIO，54（32+22）作为 PS 系统 IO，64 连接到 PL
PS 内和 PS 到 PL 的高带宽连接
其中 PL 逻辑部分的主要参数如下：
逻辑单元 Logic Cells：74K；
查找表 LUTs: 46,200
触发器（flip-flops）:92,400
乘法器 18x25MACCs：160；
Block RAM: 3.3Mb;
4 路高速 GTP 收发器，支持 PCIE Gen2x4；
2 个 AD 转换器，可以测量片上电压、温度感应和高达 17 外部差分输入通道，1MBPS
XC7Z015-2CLG485I 芯片的速度等级为 -2，工业级，封装为 BGA484，引脚间距为 0.8mm，ZYNQ7000 系列的具体的芯片型号定义如下图 1.2.2 所示。

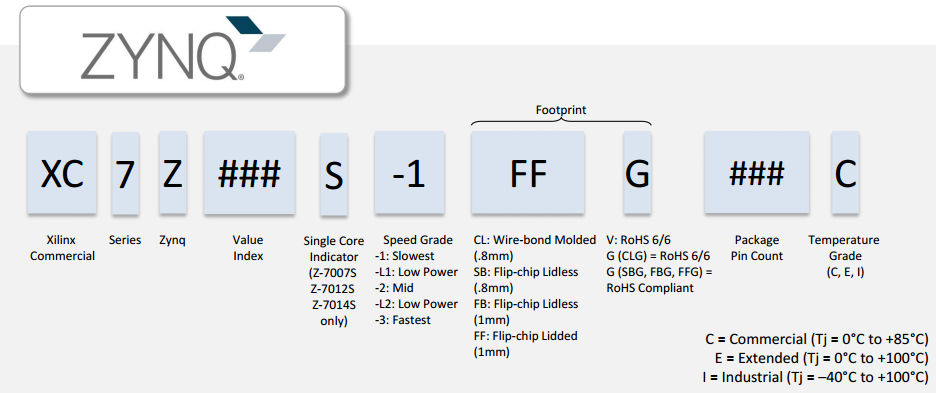

图 1.2.2-ZYNQ 型号命名规则定义
1.3 DDR3 DRAM
AC7015B 核心板上配有两片 Micron 公司的 DDR3 SDRAM 芯片（共计 1GB），型号为 MT41K256M16TW-107。DDR3 SDRAM 的总线宽度共为 32bit。DDR3 SDRAM 的最高运行速度可达 533MHz（数据速率 1066Mbps）。该 DDR3 存储系统直接连接到了 ZYNQ 处理系统（PS）的 BANK 502 的存储器接口上。DDR3 SDRAM 的具体配置如下表 1.3.1 所示。
| 位号 | 芯片型号 | 容量 | 厂家 |
| U5,U6 | MT41K256M16TW-107 | 256M x 16bit | Micron |
表 1.3.1-DDR3 SDRAM 配置
DDR3 的硬件设计需要严格考虑信号完整性，我们在电路设计和 PCB 设计的时候已经充分考虑了匹配电阻/终端电阻，走线阻抗控制，走线等长控制，保证 DDR3 的高速稳定的工作。

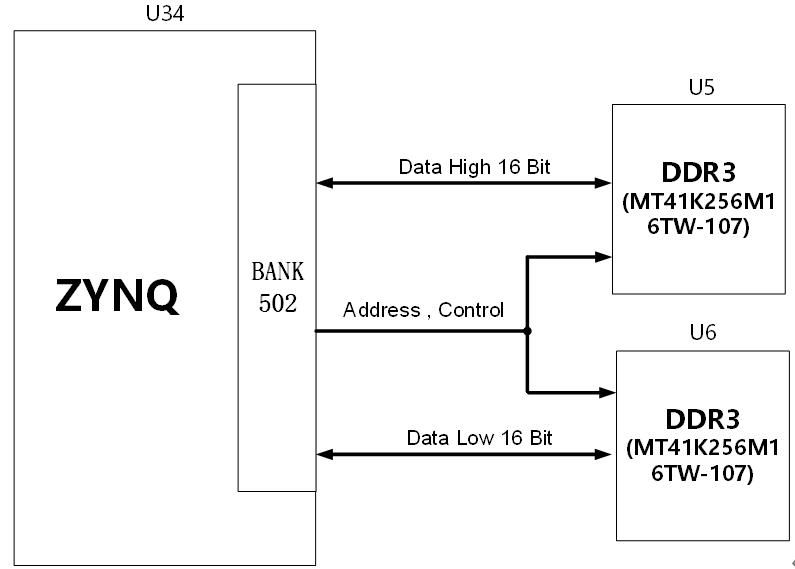

DDR3 DRAM 的硬件连接方式如图 1.3.1 所示：
图 1.3.1-DDR3 DRAM 原理图部分
DDR3 DRAM 引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 |
| DDR3_DQS0_P | PS_DDR_DQS_P0_502 | C21 |
| DDR3_DQS0_N | PS_DDR_DQS_N0_502 | D21 |
| DDR3_DQS1_P | PS_DDR_DQS_P1_502 | H21 |
| DDR3_DQS1_N | PS_DDR_DQS_N1_502 | J21 |
| DDR3_DQS2_P | PS_DDR_DQS_P2_502 | N21 |
| DDR3_DQS2_N | PS_DDR_DQS_N2_502 | P21 |
| DDR3_DQS3_P | PS_DDR_DQS_P3_502 | V21 |
| DDR3_DQS3_N | PS_DDR_DQS_N3_502 | W21 |
| DDR3_D0 | PS_DDR_DQ0_502 | D22 |
| DDR3_D1 | PS_DDR_DQ1_502 | C20 |
| DDR3_D2 | PS_DDR_DQ2_502 | B21 |
| DDR3_D3 | PS_DDR_DQ3_502 | D20 |
| DDR3_D4 | PS_DDR_DQ4_502 | E20 |
| DDR3_D5 | PS_DDR_DQ5_502 | E22 |
| DDR3_D6 | PS_DDR_DQ6_502 | F21 |
| DDR3_D7 | PS_DDR_DQ7_502 | F22 |
| DDR3_D8 | PS_DDR_DQ8_502 | G21 |
| DDR3_D9 | PS_DDR_DQ9_502 | G22 |
| DDR3_D10 | PS_DDR_DQ10_502 | L22 |
| DDR3_D11 | PS_DDR_DQ11_502 | L21 |
| DDR3_D12 | PS_DDR_DQ12_502 | L20 |
| DDR3_D13 | PS_DDR_DQ13_502 | K22 |
| DDR3_D14 | PS_DDR_DQ14_502 | J22 |
| DDR3_D15 | PS_DDR_DQ15_502 | K20 |
| DDR3_D16 | PS_DDR_DQ16_502 | M22 |
| DDR3_D17 | PS_DDR_DQ17_502 | T20 |
| DDR3_D18 | PS_DDR_DQ18_502 | N20 |
| DDR3_D19 | PS_DDR_DQ19_502 | T22 |
| DDR3_D20 | PS_DDR_DQ20_502 | R20 |
| DDR3_D21 | PS_DDR_DQ21_502 | T21 |
| DDR3_D22 | PS_DDR_DQ22_502 | M21 |
| DDR3_D23 | PS_DDR_DQ23_502 | R22 |
| DDR3_D24 | PS_DDR_DQ24_502 | Y20 |
| DDR3_D25 | PS_DDR_DQ25_502 | U22 |
| DDR3_D26 | PS_DDR_DQ26_502 | AA22 |
| DDR3_D27 | PS_DDR_DQ27_502 | U21 |
| DDR3_D28 | PS_DDR_DQ28_502 | W22 |
| DDR3_D29 | PS_DDR_DQ29_502 | W20 |
| DDR3_D30 | PS_DDR_DQ30_502 | V20 |
| DDR3_D31 | PS_DDR_DQ31_502 | Y22 |
| DDR3_DM0 | PS_DDR_DM0_502 | B22 |
| DDR3_DM1 | PS_DDR_DM1_502 | H20 |
| DDR3_DM2 | PS_DDR_DM2_502 | P22 |
| DDR3_DM3 | PS_DDR_DM3_502 | AA21 |
| DDR3_A0 | PS_DDR_A0_502 | M19 |
| DDR3_A1 | PS_DDR_A1_502 | M18 |
| DDR3_A2 | PS_DDR_A2_502 | K19 |
| DDR3_A3 | PS_DDR_A3_502 | L19 |
| DDR3_A4 | PS_DDR_A4_502 | K17 |
| DDR3_A5 | PS_DDR_A5_502 | K18 |
| DDR3_A6 | PS_DDR_A6_502 | J16 |
| DDR3_A7 | PS_DDR_A7_502 | J17 |
| DDR3_A8 | PS_DDR_A8_502 | J18 |
| DDR3_A9 | PS_DDR_A9_502 | H18 |
| DDR3_A10 | PS_DDR_A10_502 | J20 |
| DDR3_A11 | PS_DDR_A11_502 | G18 |
| DDR3_A12 | PS_DDR_A12_502 | H19 |
| DDR3_A13 | PS_DDR_A13_502 | F19 |
| DDR3_A14 | PS_DDR_A14_502 | G19 |
| DDR3_BA0 | PS_DDR_BA0_502 | L16 |
| DDR3_BA1 | PS_DDR_BA1_502 | L17 |
| DDR3_BA2 | PS_DDR_BA2_502 | M17 |
| DDR3_S0 | PS_DDR_CS_B_502 | P17 |
| DDR3_RAS | PS_DDR_RAS_B_502 | R18 |
| DDR3_CAS | PS_DDR_CAS_B_502 | P20 |
| DDR3_WE | PS_DDR_WE_B_502 | R19 |
| DDR3_ODT | PS_DDR_ODT_502 | P18 |
| DDR3_RESET | PS_DDR_DRST_B_502 | F20 |
| DDR3_CLK0_P | PS_DDR_CKP_502 | N19 |
| DDR3_CLK0_N | PS_DDR_CKN_502 | N18 |
| DDR3_CKE | PS_DDR_CKE_502 | T19 |
表 1.3.2-DDR3 DRAM 引脚分配
1.4 QSPI Flash
核心板配有一片 256MBit 大小的 Quad-SPI FLASH 芯片，型号为 W25Q256FVEI，它使用 3.3V CMOS 电压标准。由于 QSPI FLASH 的非易失特性，在使用中，它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括 FPGA 的 bit 文件、ARM 的应用程序代码以及其它的用户数据文件。QSPI FLASH 的具体型号和相关参数见表 1.4.1。
| 位号 | 芯片类型 | 容量 | 厂家 |
| U7 | W25Q256FVEI | 32M Byte | Winbond |
表 1.4.1-QSPI Flash 的型号和参数
QSPI FLASH 连接到 ZYNQ 芯片的 PS 部分 BANK500 的 GPIO 口上，在系统设计中需要配置这些 PS 端的 GPIO 口功能为 QSPI FLASH 接口。图 1.4.1 为 QSPI Flash 在原理图中的部分。

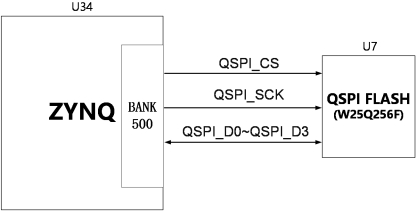

图 1.4.1-QSPI Flash 连接示意图
配置芯片引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 |
| QSPI_SCK | PS_MIO6_500 | A19 |
| QSPI_CS | PS_MIO1_500 | A22 |
| QSPI_D0 | PS_MIO2_500 | A21 |
| QSPI_D1 | PS_MIO3_500 | F17 |
| QSPI_D2 | PS_MIO4_500 | E19 |
| QSPI_D3 | PS_MIO5_500 | A20 |
表 1.4.2-QSPI Flash 引脚配置
1.5 eMMC Flash
核心板配有一片大容量的 8GB 大小的 eMMC FLASH 芯片，型号为 TMEMA008GAAMW-00N0，它支持 JEDEC e-MMC V5.0 标准的 HS-MMC 接口，电平支持 1.8V 或者 3.3V。eMMC FLASH 和 ZYNQ 连接的数据宽度为 4bit。由于 eMMC FLASH 的大容量和非易失特性，在 ZYNQ 系统使用中，它可以作为系统大容量的存储设备，比如存储 ARM 的应用程序、系统文件以及其它的用户数据文件。eMMC FLASH 的具体型号和相关参数见表 1.5.1 所示。
| 位号 | 芯片类型 | 容量 | 厂家 |
| U33 | TMEMA008GAAMW-00N0 | 8G Byte | TIMAR |
表 1.5.1- eMMC Flash 的型号和参数
eMMC FLASH 连接到 ZYNQ 芯片的 PS 部分 BANK501 的 GPIO 口上，在系统设计中需要配置这些 PS 端的 GPIO 口功能为 SD 接口。图 1.5.1 为 eMMC Flash 在原理图中的部分。
图 1.5.1-eMMC Flash 连接示意图
配置芯片引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 |
| MMC_CCLK | PS_MIO48_501 | D12 |
| MMC_CMD | PS_MIO47_501 | B13 |
| MMC_D0 | PS_MIO46_501 | D11 |
| MMC_D1 | PS_MIO49_501 | C9 |
| MMC_D2 | PS_MIO50_501 | D10 |
| MMC_D3 | PS_MIO51_501 | C13 |
表 1.5.2-eMMC Flash 引脚分配
1.6 时钟配置
AC7015B 核心板上分别为 PS 系统，PL 逻辑部分和 GTP 收发器提供了有源时钟，使 PS 系统，PL 逻辑和 GTP 收发器可以单独工作。其中 PS 和 PL 端使用单端晶振，GTP 端使用差分晶振。
PS 系统时钟源
ZYNQ 芯片通过开发板上的 X1 晶振为 PS 部分提供 33.333MHz 的时钟输入。时钟的输入连接到 ZYNQ 芯片的 BANK500 的 PS_CLK_500 的管脚上。时钟引脚分配：
| 信号名称 | ZYNQ 引脚 |
| PS_GCLK | F16 |
表 1.6.1-PS 系统时钟源引脚分配
PL 系统时钟源
AC7015B 核心板上提供了单端 50MHz 的 PL 系统时钟源，3.3V 供电。晶振输出连接到 FPGA BANK13 的全局时钟（MRCC），这个 GCLK 可以用来驱动 FPGA 内的用户逻辑电路。PL 时钟引脚分配：
| 信号名称 | ZYNQ 引脚 |
| PL_GCLK | Y14 |
表 1.6.2-PL 系统时钟源
GTP 差分时钟
AC7015B 核心板上提供了差分 125MHz 的 GTP 参考时钟。差分 LVDS 时钟输出连接到 BANK112 的参考时钟上，这个 125MHz 的时钟可以用来作为底板的光纤数据通信的参考时钟。GTP 时钟引脚分配：
| 信号名称 | ZYNQ 引脚 |
| MGT_CLK1_P | U5 |
| MGT_CLK1_N | V5 |
表 1.6.3-GTP 差分时钟
1.7 USB 转串口
为了 AC7015B 核心板单独工作和调试，我们为核心板配备了一个 Uart 转 USB 接口。用于核心板单独供电和调试。转换芯片采用 Silicon Labs CP2102-GM 的 USB-UART 芯片， USB 接口采用 MINI USB 接口，可以用一根 USB 线将它连接到上 PC 的 USB 口进行核心板的单独供电和串口数据通信。USB Uart 电路设计的示意图如下图所示：

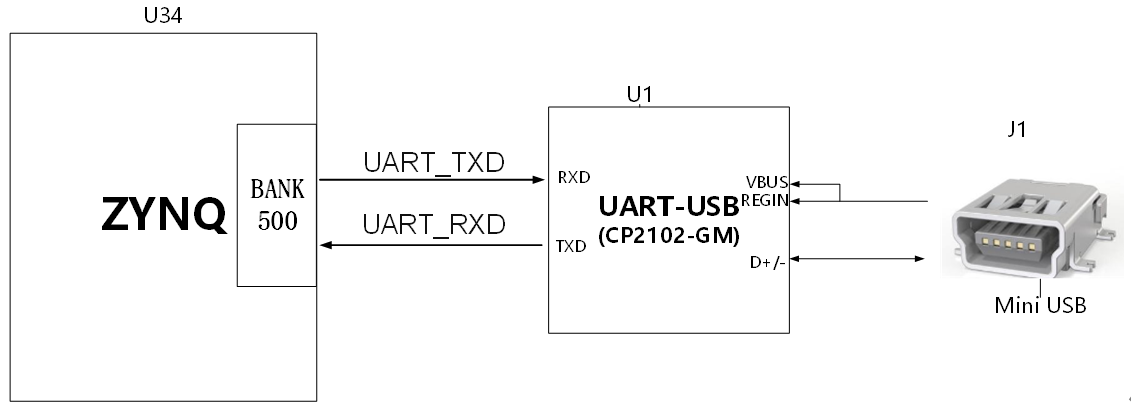

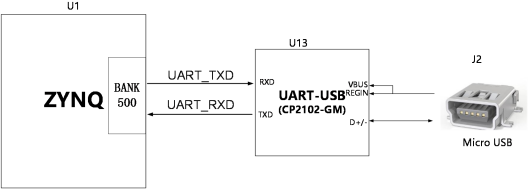

图 1.7.1-USB 转串口示意图
UART 转串口的 ZYNQ 引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| UART_RXD | PS_MIO14_500 | B17 | Uart 数据输入 |
| UART_TXD | PS_MIO15_500 | E17 | Uart 数据输出 |
表 1.7.1-UART 转串口引脚分配
1.8 LED 灯
AC7015B 核心板上有 4 个红色 LED 灯，其中 1 个是电源指示灯（PWR），1 个是配置 LED 灯（DONE），2 个是用户 LED 灯（LED1～LED2）。当核心板供电后，电源指示灯会亮起；当 FPGA 配置程序后，配置 LED 灯会亮起。2 个用户 LED 灯一个连接到 PS 的 MIO 上，一个连接到 PL 的 IO 上，用户可以通过程序来控制亮和灭，当连接用户 LED 灯的 IO 电压为高时，用户 LED 灯熄灭，当连接 IO 电压为低时，用户 LED 会被点亮。LED 灯硬件连接的示意图如图 1.8.1 所示：

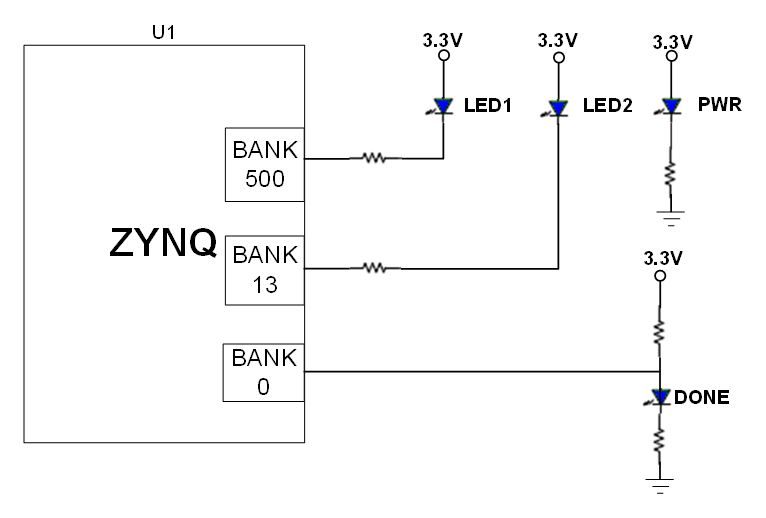

图 1.8.1-核心板 LED 灯硬件连接示意图
用户 LED 灯的引脚分配
| 信号名称 | ZYNQ 引脚名 | ZYNQ 管脚号 | 备注 |
| MIO0_LED | PS_MIO0_500 | G17 | 用户 LED1 灯 |
| PL_LED | IO_0_13 | T16 | 用户 LED2 灯 |
表 1.8.1-用户 LED 灯的引脚分配
1.9 复位按键
AC7015B 核心板上有一个复位按键 RESET 和电路，复位信号连接到 ZYNQ 芯片 PS 复位管脚上，用户可以使用这个复位按键来复位 ZYNQ 系统。复位按键按下，复位芯片会产生低电平的复位信号给 ZYNQ 芯片。 复位按键和复位芯片连接的示意图如图 1.9.1 所示：

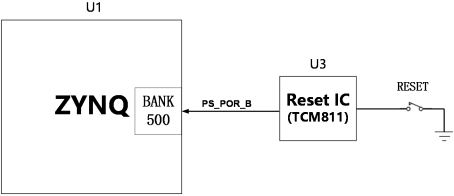

图 1.9.1-复位按键连接示意图
复位按键的 ZYNQ 管脚分配
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| PS_POR_B | PS_POR_B_500 | B18 | ZYNQ 系统复位信号 |
表 1.9.1-复位按键的管脚分配
1.10 JTAG 接口
在 AC7015B 核心板上我们也预留了 JTAG 的测试座 J1，用来核心板单独 JTAG 下载和调试，其中涉及到 TMS，TDI，TDO，TCK，GND，+3.3V 这六个信号。
核心板上 JTAG 接口 J1 采用 6 针的 2.54mm 间距的单排测试孔，用户如果需要在核心板上用 JTAG 连接调试的话，需要焊接 6 针的单排排针。
1.11 拨码开关配置

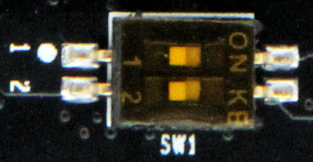

AC7015B 核心板上有一个 2 位的拨码开关 SW1 用来配置 ZYNQ 系统的启动模式。AC7015B 系统开发平台支持三种启动模式。这三种启动模式分别是 JTAG 调试模式， QSPI FLASH 和 SD 卡启动模式。XC7Z015 芯片上电后会检测响应 MIO 口（MIO5 和 MIO4）的电平来决定那种启动模式。用户可以通过核心板上的拨码开关 SW1 来选择不同的启动模式。SW1 启动模式配置如下表 1.11.1 所示。
| SW1 | 拨码位置（1，2） | MIO5，MIO4 电平 | 启动模式 |
| ON、ON | 0、0 | JTAG |
| OFF、OFF | 1、1 | SD 卡 | |
| OFF、ON | 1、0 | QSPI FLASH |
表 1.11.1-SW1 启动模式配置
1.12 电源
AC7015B 核心板供电电压为 DC5V，单独使用时通过 Mini USB 接口供电，连接底板时通过底板供电，请注意不要 Mini USB 和底板同时供电，以免造成损坏。板上的电源设计示意图如下图 1.12.1 所示：

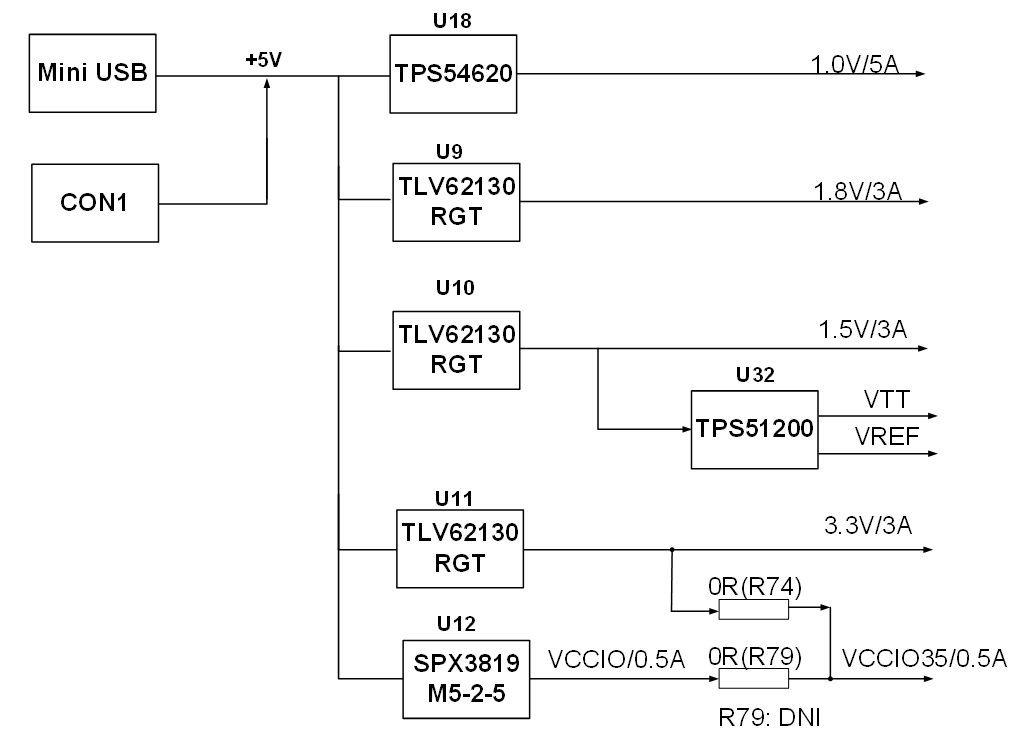

图 1.12.1-原理图中电源接口部分
开发板通过 +5V 供电， 通过四路 DC/DC 电源芯片 TPS54620 和 TLV62130RGT 转化成 +1.0V，+1.8V，+1.5V，+3.3V 四路电源，+1.0V 输出电流可高达 5A，其它 3 路电源电流为 3A。另外通过一路 LDO SPX3819M5-2-5 产生 VCCIO 2.5V 电源，VCCIO 2.5V 电源主要是预留给 FPGA 的 BANK35 的 BANK 电源，用户可以通过 2 个 0 欧姆电阻（R74，R79）来选择 BANK35 的电源。默认开发板上 R74 是安装的，R79 的电阻是不安装的，所以 BANK35 的电源是 +3.3V 的。用户可以通过更换电阻，使得 BANK35 的 IO 输入输出为 2.5V 的电压标准。1.5V 通过 TI 的 TPS51200 生成 DDR3 需要的 VTT 和 VREF 电压。各个电源分配的功能如下表所示：
| 电源 | 功能 |
| +1.0V | ZYNQ PS 和 PL 部分的内核电压 |
| +1.8V | ZYNQ PS 和 PL 部分辅助电压，BANK501 IO 电压，eMMC |
| +3.3V | ZYNQ Bank0，Bank500，Bank13，Bank34 的 VCCIO， QSPI FLASH， Clock 晶振 |
| +1.5V | DDR3, ZYNQ Bank501 |
| VREF, VTT( +0.75V) | DDR3 |
| VCCIO(+2.5V) | 预留为 ZYNQ Bank35 |
表 1.12.1-电源功能分配
因为 ZYNQ FPGA 的电源有上电顺序的要求，在电路设计中，我们已经按照芯片的电源要求设计，上电依次为 +1.0V->+1.8V->（+1.5 V、+3.3V、VCCIO）的电路设计，保证芯片的正常工作。
1.13 结构图

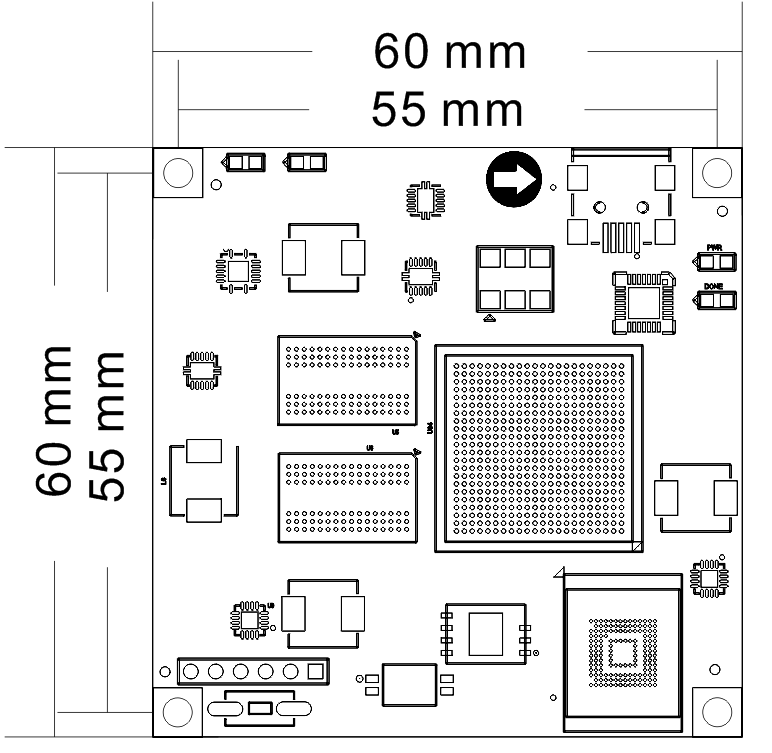

图 1.13.1-核心板结构图
1.14 连接器管脚定义
核心板一共扩展出 4 个高速扩展口，使用 4 个 80Pin 的板间连接器（CON1～CON4）和底板连接，连接器的 PIN 脚间距为 0.5mm。其中 CON1 连接电源输入，PS 的 MIO 信号和 JTAG 信号，CON2～CON4 连接 PL 的 BANK13，BANK34，BANK35 的 IO 信号和 GTP 的收发器信号。BANK35 的 IO 电平可以通过更换板上的 LDO 芯片（U12）来改变电平标准，默认是 3.3V。
CON1 连接器的引脚分配
| CON1 管脚 | 信号名称 | ZYNQ 引脚号 | CON1 管脚 | 信号名称 | ZYNQ 引脚号 |
| 1 | +5V | - | 2 | +5V | - |
| 3 | +5V | - | 4 | +5V | - |
| 5 | +5V | - | 6 | +5V | - |
| 7 | +5V | - | 8 | +5V | - |
| 9 | GND | - | 10 | GND | - |
| 11 | PS_MIO13 | A17 | 12 | ETH_TXD0 | E14 |
| 13 | PS_MIO12 | C18 | 14 | ETH_TXD1 | A16 |
| 15 | - | - | 16 | ETH_TXD2 | E13 |
| 17 | - | - | 18 | ETH_TXD3 | A15 |
| 19 | GND | - | 20 | GND | - |
| 21 | - | - | 22 | ETH_TXCK | D17 |
| 23 | - | - | 24 | ETH_TXCTL | F12 |
| 25 | - | - | 26 | ETH_RXD3 | A10 |
| 27 | - | - | 28 | ETH_RXD2 | F11 |
| 29 | GND | - | 30 | GND | - |
| 31 | PS_MIO7 | D18 | 32 | ETH_RXD1 | B16 |
| 33 | PS_MIO8 | E18 | 34 | ETH_RXD0 | E12 |
| 35 | PS_MIO9 | C19 | 36 | ETH_RXCTL | D16 |
| 37 | PS_MIO11 | B19 | 38 | ETH_RXCK | A9 |
| 39 | GND | - | 40 | GND | - |
| 41 | - | - | 42 | ETH_MDC | D13 |
| 43 | - | - | 44 | ETH_MDIO | C11 |
| 45 | - | - | 46 | OTG_STP | A12 |
| 47 | - | - | 48 | OTG_DIR | E15 |
| 49 | GND | - | 50 | GND | - |
| 51 | XADC_VP | L12 | 52 | OTG_CLK | A14 |
| 53 | XADC_VN | M11 | 54 | OTG_NXT | F14 |
| 55 | - | - | 56 | OTG_DATA0 | C16 |
| 57 | PS_MIO10 | G16 | 58 | OTG_DATA1 | G11 |
| 59 | GND | - | 60 | GND | - |
| 61 | SD_CLK | E9 | 62 | OTG_DATA2 | B11 |
| 63 | SD_D1 | B12 | 64 | OTG_DATA3 | F9 |
| 65 | SD_D0 | D15 | 66 | OTG_DATA4 | A11 |
| 67 | SD_CMD | C15 | 68 | OTG_DATA5 | B9 |
| 69 | GND | - | 70 | GND | - |
| 71 | SD_D3 | B14 | 72 | OTG_DATA6 | F10 |
| 73 | SD_D2 | E10 | 74 | OTG_DATA7 | C10 |
| 75 | - | - | 76 | - | - |
| 77 | FPGA_TMS | H10 | 78 | FPGA_TCK | H11 |
| 79 | FPGA_TDO | G9 | 80 | FPGA_TDI | H9 |
表 1.14.1-CON1 连接器的引脚分配
CON2 连接器的引脚分配
| CON2 管脚 | 信号名称 | ZYNQ 引脚号 | CON2 管脚 | 信号名称 | ZYNQ 引脚号 |
| 1 | B34_L19_N | N5 | 2 | B34_L13_N | T1 |
| 3 | B34_L19_P | N6 | 4 | B34_L13_P | T2 |
| 5 | B34_L2_P | J7 | 6 | B34_L21_N | N3 |
| 7 | B34_L2_N | J6 | 8 | B34_L21_P | N4 |
| 9 | GND | - | 10 | GND | - |
| 11 | B34_L1_P | J8 | 12 | B34_L12_N | L4 |
| 13 | B34_L1_N | K8 | 14 | B34_L12_P | L5 |
| 15 | B34_L11_N | K3 | 16 | B35_L4_P | G8 |
| 17 | B34_L11_P | K4 | 18 | B35_L4_N | G7 |
| 19 | GND | - | 20 | GND | - |
| 21 | B35_L24_P | H1 | 22 | B35_L19_P | H4 |
| 23 | B35_L24_N | G1 | 24 | B35_L19_N | H3 |
| 25 | B34_L8_N | J1 | 26 | B35_L22_P | G3 |
| 27 | B34_L8_P | J2 | 28 | B35_L22_N | G2 |
| 29 | GND | - | 30 | GND | - |
| 31 | B35_IO25 | H5 | 32 | B35_L21_P | E4 |
| 33 | B35_IO0 | H6 | 34 | B35_L21_N | E3 |
| 35 | B35_L20_P | G4 | 36 | B35_L2_P | D7 |
| 37 | B35_L20_N | F4 | 38 | B35_L2_N | D6 |
| 39 | GND | - | 40 | GND | - |
| 41 | B35_L5_P | F5 | 42 | B35_L23_P | F2 |
| 43 | B35_L5_N | E5 | 44 | B35_L23_N | F1 |
| 45 | B35_L6_P | G6 | 46 | B35_L17_P | E2 |
| 47 | B35_L6_N | F6 | 48 | B35_L17_N | D2 |
| 49 | GND | - | 50 | GND | - |
| 51 | B35_L1_N | E7 | 52 | B35_L16_P | D1 |
| 53 | B35_L1_P | F7 | 54 | B35_L16_N | C1 |
| 55 | B35_L14_P | D3 | 56 | B35_L18_N | B1 |
| 57 | B35_L14_N | C3 | 58 | B35_L18_P | B2 |
| 59 | GND | - | 60 | GND | - |
| 61 | B35_L12_N | C4 | 62 | B35_L15_N | A1 |
| 63 | B35_L12_P | D5 | 64 | B35_L15_P | A2 |
| 65 | B35_L11_N | C5 | 66 | B35_L13_N | B3 |
| 67 | B35_L11_P | C6 | 68 | B35_L13_P | B4 |
| 69 | GND | - | 70 | GND | - |
| 71 | B35_L3_P | E8 | 72 | B35_L10_N | A4 |
| 73 | B35_L3_N | D8 | 74 | B35_L10_P | A5 |
| 75 | B35_L8_P | B7 | 76 | B35_L9_N | A6 |
| 77 | B35_L8_N | B6 | 78 | B35_L9_P | A7 |
| 79 | B35_L7_P | C8 | 80 | B35_L7_N | B8 |
表 1.14.2-CON2 连接器的引脚分配
CON3 连接器的引脚分配
| CON3 管脚 | 信号名称 | ZYNQ 引脚号 | CON3 管脚 | 信号名称 | ZYNQ 引脚号 |
| 1 | MGT_CLK0_P | U9 | 2 | - | - |
| 3 | MGT_CLK0_N | V9 | 4 | GND | - |
| 5 | GND | - | 6 | MGT_RX2_ N | AB9 |
| 7 | - | - | 8 | MGT_RX2_p | AA9 |
| 9 | GND | - | 10 | GND | - |
| 11 | MGT_RX1_P | W8 | 12 | - | - |
| 13 | MGT_RX1_N | Y8 | 14 | GND | - |
| 15 | GND | - | 16 | MGT_TX2_P | AA5 |
| 17 | - | - | 18 | MGT_TX2_N | AB5 |
| 19 | GND | - | 20 | GND | - |
| 21 | MGT_TX1_P | W4 | 22 | - | - |
| 23 | MGT_TX1_N | Y4 | 24 | GND | - |
| 25 | GND | - | 26 | MGT_RX3_N | Y6 |
| 27 | - | - | 28 | MGT_RX3_P | W6 |
| 29 | GND | - | 30 | GND | - |
| 31 | MGT_RX0_P | AA7 | 32 | - | - |
| 33 | MGT_RX0_N | AB7 | 34 | GND | - |
| 35 | GND | - | 36 | MGT_TX3_P | W2 |
| 37 | - | - | 38 | MGT_TX3_N | Y2 |
| 39 | GND | - | 40 | GND | - |
| 41 | MGT_TX0_P | AA3 | 42 | - | - |
| 43 | MGT_TX0_N | AB3 | 44 | - | - |
| 45 | GND | 46 | B34_L3_P | K7 | |
| 47 | - | 48 | B34_L3_N | L7 | |
| 49 | GND | - | 50 | GND | - |
| 51 | B34_L4_N | M6 | 52 | - | - |
| 53 | B34_L4_P | L6 | 54 | - | - |
| 55 | - | - | 56 | B34_L14_N | U1 |
| 57 | - | - | 58 | B34_L14_P | U2 |
| 59 | GND | - | 60 | GND | - |
| 61 | B34_L20_N | P5 | 62 | - | |
| 63 | B34_L20_P | P6 | 64 | - | |
| 65 | - | - | 66 | B34_L9_N | K2 |
| 67 | - | - | 68 | B34_L9_P | J3 |
| 69 | GND | - | 70 | GND | - |
| 71 | B34_L10_N | L1 | 72 | - | - |
| 73 | B34_L10_P | L2 | 74 | - | - |
| 75 | - | - | 76 | - | - |
| 77 | B34_IO25 | R8 | 78 | B34_L7_P | J5 |
| 79 | B34_IO0 | H8 | 80 | B34_L7_N | K5 |
表 1.14.3-CON3 连接器的引脚分配
CON4 连接器的引脚分配
| CON4 管脚 | 信号名称 | ZYNQ 引脚号 | CON4 管脚 | 信号名称 | ZYNQ 引脚号 |
| 1 | B13_L22_N | U18 | 2 | B13_L20_P | U19 |
| 3 | B13_L22_P | U17 | 4 | B13_L20_N | V19 |
| 5 | B13_L23_P | V16 | 6 | B13_L19_N | T17 |
| 7 | B13_L23_N | W16 | 8 | B13_L19_P | R17 |
| 9 | GND | - | 10 | GND | - |
| 11 | B13_L14_N | AA17 | 12 | B13_L18_N | AA20 |
| 13 | B13_L14_P | AA16 | 14 | B13_L18_P | AA19 |
| 15 | B13_L13_N | Y19 | 16 | B13_L15_N | AB22 |
| 17 | B13_L13_P | Y18 | 18 | B13_L15_P | AB21 |
| 19 | GND | - | 20 | GND | - |
| 21 | B13_L11_N | AA15 | 22 | B13_L21_P | V18 |
| 23 | B13_L11_P | AA14 | 24 | B13_L21_N | W18 |
| 25 | B13_L17_P | AB16 | 26 | B13_L24_P | W17 |
| 27 | B13_L17_N | AB17 | 28 | B13_L24_N | Y17 |
| 29 | GND | - | 30 | GND | - |
| 31 | B13_L16_N | AB19 | 32 | B13_L2_P | V15 |
| 33 | B13_L16_P | AB18 | 34 | B13_L2_N | W15 |
| 35 | B34_L22_P | M4 | 36 | B13_L9_N | AB14 |
| 37 | B34_L22_N | M3 | 38 | B13_L9_P | AB13 |
| 39 | GND | - | 40 | GND | - |
| 41 | B13_L12_N | Y15 | 42 | B13_L6_N | U14 |
| 43 | B13_IO25 | U16 | 44 | B13_L6_P | U13 |
| 45 | B34_L6_P | M8 | 46 | B34_L23_P | R5 |
| 47 | B34_L6_N | M7 | 48 | B34_L23_N | R4 |
| 49 | GND | - | 50 | GND | - |
| 51 | B13_L1_N | V14 | 52 | B13_L8_N | AB12 |
| 53 | B13_L1_P | V13 | 54 | B13_L8_P | AA12 |
| 55 | B13_L7_N | AB11 | 56 | B34_L17_N | R2 |
| 57 | B13_L7_P | AA11 | 58 | B34_L17_P | R3 |
| 59 | GND | - | 60 | GND | - |
| 61 | B34_L24_P | P7 | 62 | B34_L5_P | N8 |
| 63 | B34_L24_N | R7 | 64 | B34_L5_N | P8 |
| 65 | B13_L4_P | V11 | 66 | B34_L18_P | P3 |
| 67 | B13_L4_N | W11 | 68 | B34_L18_N | P2 |
| 69 | GND | - | 70 | GND | - |
| 71 | B13_L3_P | W12 | 72 | B13_L10_P | Y12 |
| 73 | B13_L3_N | W13 | 74 | B13_L10_N | Y13 |
| 75 | B13_L5_N | U12 | 76 | B34_L15_N | M1 |
| 77 | B13_L5_P | U11 | 78 | B34_L15_P | M2 |
| 79 | B34_L16_N | P1 | 80 | B34_L16_P | N1 |
表 1.14.4-CON4 连接器的引脚分配
第二章 扩展板
2.1 简介
通过前面的功能简介，我们可以了解到扩展板部分的功能
1 路 PCIEx2 接口
2 路光纤接口
2 路 10/100M/1000M 以太网 RJ-45 接口
1 路 HDMI 视频输出接口
1 路 HDMI 视频输入接口
4 路 USB HOST 接口
1 路 USB Uart 通信接口
1 路 SD 卡接口
1 路 40 针扩展口
JTAG 调试接口
2 个独立按键
5 个用户 LED 灯
2.2 千兆以太网接口
AX7015B 底板上有 2 路千兆以太网接口，其中 1 路以太网接口是连接的 PS 系统端，另外 1 路以太网接口是连接到 PL 的逻辑 IO 口上。连接到 PL 端的千兆以太网接口需要通过程序调用 IP 挂载到 ZYNQ 的 AXI 总线系统上。
以太网芯片采用景略半导体的工业级以太网 GPHY 芯片（JL2121-N040I）为用户提供网络通信服务。PS 端的以太网 PHY 芯片是连接到 ZYNQ 的 PS 端 BANK501 的 GPIO 接口上。PL 端的的以太网 PHY 芯片是连接到 BANK35 的 IO 上。JL2121 芯片支持 10/100/1000 Mbps 网络传输速率，通过 RGMII 接口跟 Zynq7000 系统的 MAC 层进行数据通信。JL2121 支持 MDI/MDX 自适应，各种速度自适应，Master/Slave 自适应，支持 MDIO 总线进行 PHY 的寄存器管理。
JL2121 上电会检测一些特定的 IO 的电平状态，从而确定自己的工作模式。表 2.2.1 描述了 GPHY 芯片上电之后的默认设定信息。
| 配置 Pin 脚 | 说明 | 配置值 |
| RXD3_ADR0 RXC_ADR1 RXCTL_ADR2 | MDIO/MDC 模式的 PHY 地址 | PHY Address 为 001 |
| RXD1_TXDLY | TX 时钟 2ns 延时 | 延时 |
| RXD0_RXDLY | RX 时钟 2ns 延时 | 延时 |
表 2.2.1-PHY 芯片默认配置值
当网络连接到千兆以太网时，ZYNQ 和 PHY 芯片 JL2121 的数据传输时通过 RGMII 总线通信，传输时钟为 125MHz，数据在时钟的上升沿和下降沿采样。
当网络连接到百兆以太网时，ZYNQ 和 PHY 芯片 JL2121 的数据传输时通过 RMII 总线通信，传输时钟为 25MHz。数据在时钟的上升沿和下降沿采样。图 2.2.1 为 ZYNQ PS 端 1 路以太网 PHY 芯片连接示意图：
图 2.2.1-ZYNQ PS 系统与 GPHY 连接示意图
图 2.2.2 为 ZYNQ PL 端 1 路以太网 PHY 芯片连接示意图：

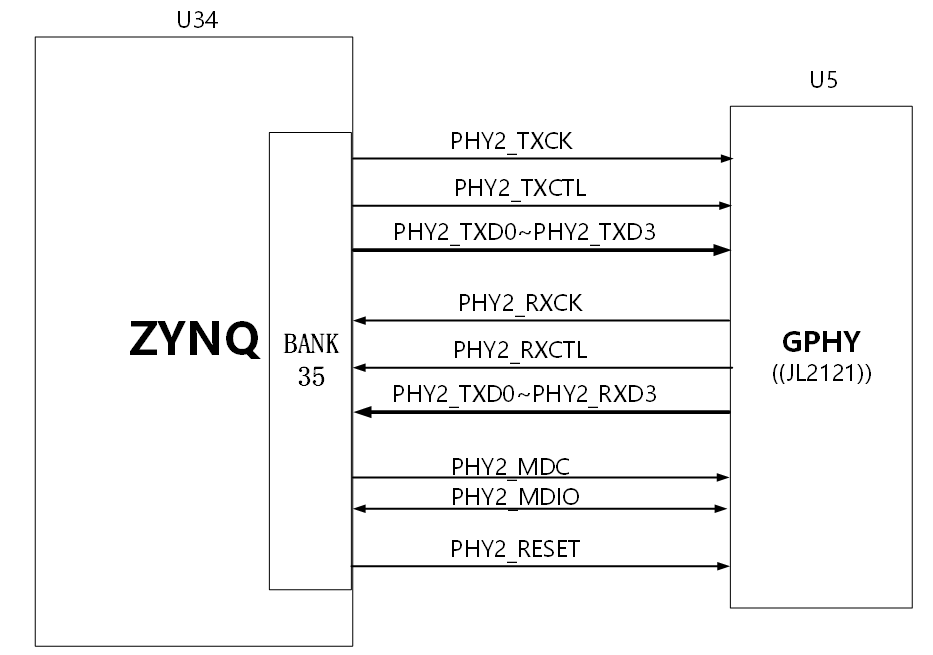

图 2.2.2-ZYNQ PL 端与 4 个 GPHY 连接示意图
PS 端千兆以太网引脚分配如下：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| PHY1_TXCK | PS_MIO16_501 | D17 | RGMII 发送时钟 |
| PHY1_TXD0 | PS_MIO17_501 | E14 | 发送数据 bit0 |
| PHY1_TXD1 | PS_MIO18_501 | A16 | 发送数据 bit1 |
| PHY1_TXD2 | PS_MIO19_501 | E13 | 发送数据 bit2 |
| PHY1_TXD3 | PS_MIO20_501 | A15 | 发送数据 bit3 |
| PHY1_TXCTL | PS_MIO21_501 | F12 | 发送使能信号 |
| PHY1_RXCK | PS_MIO22_501 | A9 | RGMII 接收时钟 |
| PHY1_RXD0 | PS_MIO23_501 | E12 | 接收数据 Bit0 |
| PHY1_RXD1 | PS_MIO24_501 | B16 | 接收数据 Bit1 |
| PHY1_RXD2 | PS_MIO25_501 | F11 | 接收数据 Bit2 |
| PHY1_RXD3 | PS_MIO26_501 | A10 | 接收数据 Bit3 |
| PHY1_RXCTL | PS_MIO27_501 | D16 | 接收数据有效信号 |
| PHY1_MDC | PS_MIO52_501 | D13 | MDIO 管理时钟 |
| PHY1_MDIO | PS_MIO53_501 | C11 | MDIO 管理数据 |
| PHY1_RESET | PS_MIO7 | D18 | 复位信号 |
表 2.2.2-PS 端千兆以太网引脚分配
PL 端千兆以太网引脚分配如下：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| PHY2_TXCK | B35_L16_P | D1 | RGMII 发送时钟 |
| PHY2_TXD0 | B35_L23_P | F2 | 发送数据 bit0 |
| PHY2_TXD1 | B35_L23_N | F1 | 发送数据 bit1 |
| PHY2_TXD2 | B35_L17_P | E2 | 发送数据 bit2 |
| PHY2_TXD3 | B35_L17_N | D2 | 发送数据 bit3 |
| PHY2_TXCTL | B35_L16_N | C1 | 发送使能信号 |
| PHY2_RXCK | B35_L13_P | B4 | RGMII 接收时钟 |
| PHY2_RXD0 | B35_L15_P | A2 | 接收数据 Bit0 |
| PHY2_RXD1 | B35_L15_N | A1 | 接收数据 Bit1 |
| PHY2_RXD2 | B35_L18_P | B2 | 接收数据 Bit2 |
| PHY2_RXD3 | B35_L18_N | B1 | 接收数据 Bit3 |
| PHY2_RXCTL | B35_L13_N | B3 | 接收数据有效信号 |
| PHY2_MDC | B35_L7_P | C8 | MDIO 管理时钟 |
| PHY2_MDIO | B35_L8_N | B8 | MDIO 管理数据 |
| PHY2_RESET | B35_L8_P | B7 | 复位信号 |
表 2.2.3-PL 端千兆以太网引脚分配
2.3 USB2.0 Host 接口
AX7015B 底板上有 4 个 USB2.0 HOST 接口，USB2.0 收发器采用的是一个 1.8V 的，高速的支持 ULPI 标准接口的 USB3320C-EZK 芯片，再通过一个 USB HUB 芯片 USB2514 扩展出 4 路 USB HOST 接口。ZYNQ 的 USB 总线接口和 USB3320C-EZK 收发器相连接，实现高速的 USB2.0 Host 模式的数据通信。USB3320C 的 USB 的数据和控制信号连接到 ZYNQ 芯片 PS 端的 BANK501 的 IO 口上，USB 接口差分信号（DP/DM）连接到 USB2514 芯片扩展出 4 个 USB 接口。2 个 24MHz 的晶振为分别为 USB3320C 和 USB2514 芯片提供系统时钟。
底板上为用户提供了 4 个 USB HOST 接口，USB 接口为扁型 USB 接口（USB Type A），方便用户同时连接不同的 USB Slave 外设（比如 USB 鼠标和 USB 键盘）。另外底板也为每个 USB 接口提供了 +5V 的电源。ZYNQ 处理器和 USB3320C-EZK 芯片及 USB2514 芯片连接的示意图如 2.3.1 所示：

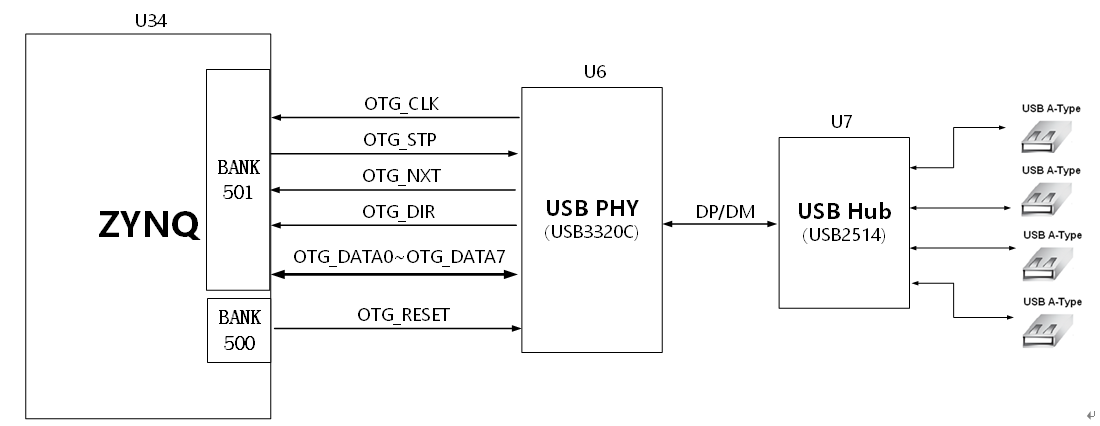

图 2.3.1-Zynq7000 和 USB 芯片间连接示意图
USB2.0 引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| OTG_DATA4 | PS_MIO28_501 | A11 | USB 数据 Bit4 |
| OTG_DIR | PS_MIO29_501 | E15 | USB 数据方向信号 |
| OTG_STP | PS_MIO30_501 | A12 | USB 停止信号 |
| OTG_NXT | PS_MIO31_501 | F14 | USB 下一数据信号 |
| OTG_DATA0 | PS_MIO32_501 | C16 | USB 数据 Bit0 |
| OTG_DATA1 | PS_MIO33_501 | G11 | USB 数据 Bit1 |
| OTG_DATA2 | PS_MIO34_501 | B11 | USB 数据 Bit2 |
| OTG_DATA3 | PS_MIO35_501 | F9 | USB 数据 Bit3 |
| OTG_CLK | PS_MIO36_501 | A14 | USB 时钟信号 |
| OTG_DATA5 | PS_MIO37_501 | B9 | USB 数据 Bit5 |
| OTG_DATA6 | PS_MIO38_501 | F10 | USB 数据 Bit6 |
| OTG_DATA7 | PS_MIO39_501 | C10 | USB 数据 Bit7 |
| OTG_RESETN | PS_MIO8_500 | E18 | USB 复位信号 |
表 2.3.1-USB2.0 引脚分配
2.4 HDMI 输出接口
HDMI 输出接口的实现，是选用 Silion Image 公司的 SIL9134 HDMI（DVI）编码芯片，最高支持 1080P@60Hz 输出，支持 3D 输出。
其中，SIL9134 的视频数字接口，音频数字接口和 I2C 配置接口和 ZYNQ7000 PL 部分的 BANK34/35 IO 相连，ZYNQ7000 系统通过 I2C 管脚来对 SIL9134 进行初始化和控制操作。SIL9134 芯片和 ZYNQ7000 的硬件连接示意图如下图 2.4.1 所示：

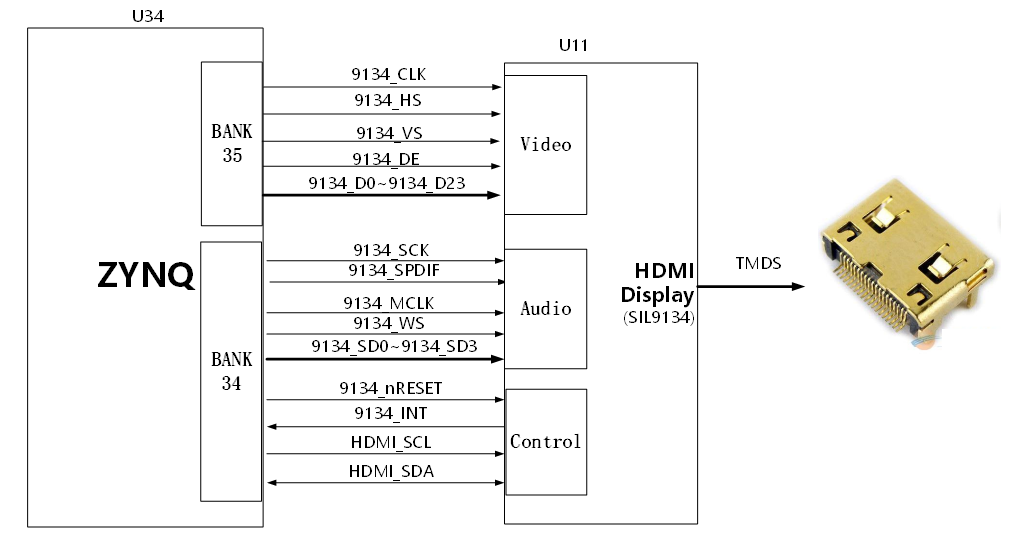

图 2.4.1-HDMI 接口设计原理图
ZYNQ 的引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| 9134_CLK | B35_L24_P | H1 | 9134 视频信号时钟 |
| 9134_HS | B35_L21_P | E4 | 9134 视频信号行同步 |
| 9134_VS | B35_L21_N | E3 | 9134 视频信号列同步 |
| 9134_DE | B35_L22_N | G2 | 9134 视频信号有效 |
| 9134_D[0] | B35_L22_P | G3 | 9134 视频信号数据 0 |
| 9134_D[1] | B35_L19_N | H3 | 9134 视频信号数据 1 |
| 9134_D[2] | B35_L19_P | H4 | 9134 视频信号数据 2 |
| 9134_D[3] | B35_L4_N | G7 | 9134 视频信号数据 3 |
| 9134_D[4] | B35_L4_P | G8 | 9134 视频信号数据 4 |
| 9134_D[5] | B35_L24_N | G1 | 9134 视频信号数据 5 |
| 9134_D[6] | B35_IO25 | H5 | 9134 视频信号数据 6 |
| 9134_D[7] | B35_IO0 | H6 | 9134 视频信号数据 7 |
| 9134_D[8] | B35_L20_P | G4 | 9134 视频信号数据 8 |
| 9134_D[9] | B35_L20_N | F4 | 9134 视频信号数据 9 |
| 9134_D[10] | B35_L5_P | F5 | 9134 视频信号数据 10 |
| 9134_D[11] | B35_L5_N | E5 | 9134 视频信号数据 11 |
| 9134_D[12] | B35_L6_P | G6 | 9134 视频信号数据 12 |
| 9134_D[13] | B35_L6_N | F6 | 9134 视频信号数据 13 |
| 9134_D[14] | B35_L1_N | E7 | 9134 视频信号数据 14 |
| 9134_D[15] | B35_L1_P | F7 | 9134 视频信号数据 15 |
| 9134_D[16] | B35_L14_P | D3 | 9134 视频信号数据 16 |
| 9134_D[17] | B35_L14_N | C3 | 9134 视频信号数据 17 |
| 9134_D[18] | B35_L12_N | C4 | 9134 视频信号数据 18 |
| 9134_D[19] | B35_L12_P | D5 | 9134 视频信号数据 19 |
| 9134_D[20] | B35_L11_N | C5 | 9134 视频信号数据 20 |
| 9134_D[21] | B35_L11_P | C6 | 9134 视频信号数据 21 |
| 9134_D[22] | B35_L3_P | E8 | 9134 视频信号数据 22 |
| 9134_D[23] | B35_L3_N | D8 | 9134 视频信号数据 23 |
| 9134_SCK | B34_L2_N | J6 | 9134 音频接口 I2S 时钟 |
| 9134_SPDIF | B34_L21_N | N3 | 9134 音频 S/PDIF 输入 |
| 9134_MCLK | B34_L21_P | N4 | 9134 音频输入主时钟 |
| 9134_WS | B34_L2_P | J7 | 9134 音频接口 I2S 字选择 |
| 9134_SD0 | B34_L19_N | N5 | 9134 音频接口 I2S 数据 |
| 9134_SD1 | B34_L19_P | N6 | 9134 音频接口 I2S 数据 |
| 9134_SD2 | B34_L13_N | T1 | 9134 音频接口 I2S 数据 |
| 9134_SD3 | B34_L13_P | T2 | 9134 音频接口 I2S 数据 |
| 9134_nRESET | B34_L12_N | L4 | 9134 复位信号 |
| 9134_INT | B34_L12_P | L5 | 9134 中断信号 |
| HDMI_SCL | B34_L1_P | J8 | 9134 IIC 控制时钟 |
| HDMI _SDA | B34_L1_N | K8 | 9134 IIC 控制数据 |
表 2.4.1-HDMI 接口引脚分配
2.5 HDMI 输入接口
HDMI 输入接口我们采用了 Silion Image 公司的 SIL9013 HDMI 解码芯片，最高支持 1080P@60Hz 输入，支持不同格式的数据输出。
其中，SIL9013 的 IIC 配置接口也与 FPGA 的 BANK13 的 IO 相连，ZYNQ 通过 I2C 总线的编程来对 SIL9013 进行初始化和控制操作，HDMI 输入接口的硬件连接如图 2.5.1 所示。

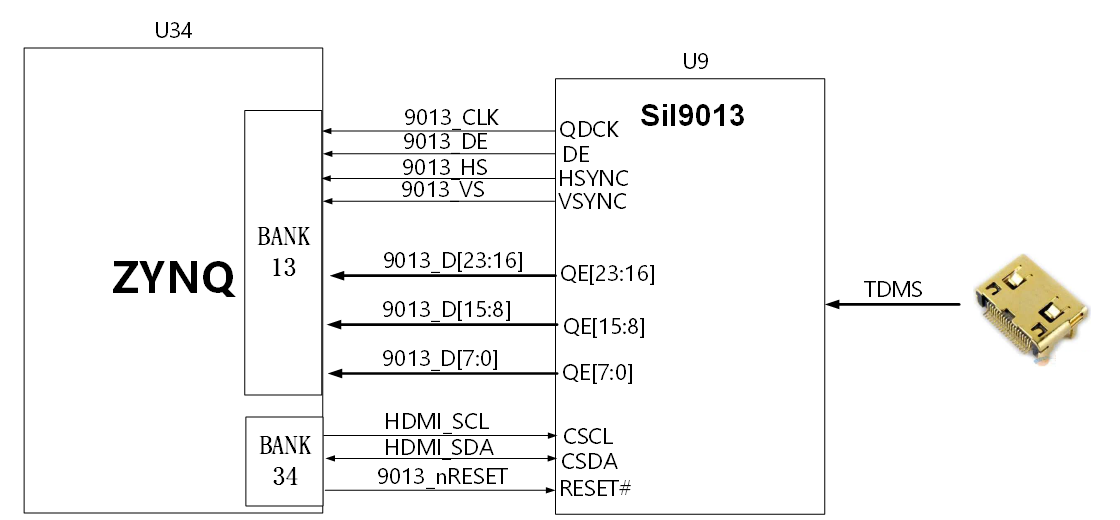

图 2.5.1-HDMI 输入原理图
ZYNQ 的引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| 9013_nRESET | B34_L16_N | P1 | 9013 复位信号 |
| 9013_CLK | B13_L14_P | AA16 | 9013 视频信号时钟 |
| 9013_HS | B13_L20_P | U19 | 9013 视频信号行同步 |
| 9013_VS | B13_L22_N | U18 | 9013 视频信号列同步 |
| 9013_DE | B13_L20_N | V19 | 9013 视频信号有效 |
| 9013_D[0] | B13_L22_P | U17 | 9013 视频信号数据 0 |
| 9013_D[1] | B13_L23_P | V16 | 9013 视频信号数据 1 |
| 9013_D[2] | B13_L23_N | W16 | 9013 视频信号数据 2 |
| 9013_D[3] | B13_L14_N | AA17 | 9013 视频信号数据 3 |
| 9013_D[4] | B13_L13_N | Y19 | 9013 视频信号数据 4 |
| 9013_D[5] | B13_L13_P | Y18 | 9013 视频信号数据 5 |
| 9013_D[6] | B13_L11_N | AA15 | 9013 视频信号数据 6 |
| 9013_D[7] | B13_L11_P | AA14 | 9013 视频信号数据 7 |
| 9013_D[8] | B13_L17_P | AB16 | 9013 视频信号数据 8 |
| 9013_D[9] | B13_L17_N | AB17 | 9013 视频信号数据 9 |
| 9013_D[10] | B13_L16_N | AB19 | 9013 视频信号数据 10 |
| 9013_D[11] | B13_L16_P | AB18 | 9013 视频信号数据 11 |
| 9013_D[12] | B13_L12_N | Y15 | 9013 视频信号数据 12 |
| 9013_D[13] | B13_IO25 | U16 | 9013 视频信号数据 13 |
| 9013_D[14] | B13_L1_N | V14 | 9013 视频信号数据 14 |
| 9013_D[15] | B13_L1_P | V13 | 9013 视频信号数据 15 |
| 9013_D[16] | B13_L7_N | AB11 | 9013 视频信号数据 16 |
| 9013_D[17] | B13_L7_P | AA11 | 9013 视频信号数据 17 |
| 9013_D[18] | B13_L4_P | V11 | 9013 视频信号数据 18 |
| 9013_D[19] | B13_L4_N | W11 | 9013 视频信号数据 19 |
| 9013_D[20] | B13_L3_P | W12 | 9013 视频信号数据 20 |
| 9013_D[21] | B13_L3_N | W13 | 9013 视频信号数据 21 |
| 9013_D[22] | B13_L5_N | U12 | 9013 视频信号数据 22 |
| 9013_D[23] | B13_L5_P | U11 | 9013 视频信号数据 23 |
| HDMI_SCL | B34_L1_P | J8 | 9013 IIC 控制时钟 |
| HDMI _SDA | B34_L1_N | K8 | 9013 IIC 控制数据 |
表 2.5.1-HDMI 接口引脚分配
2.6 光纤接口

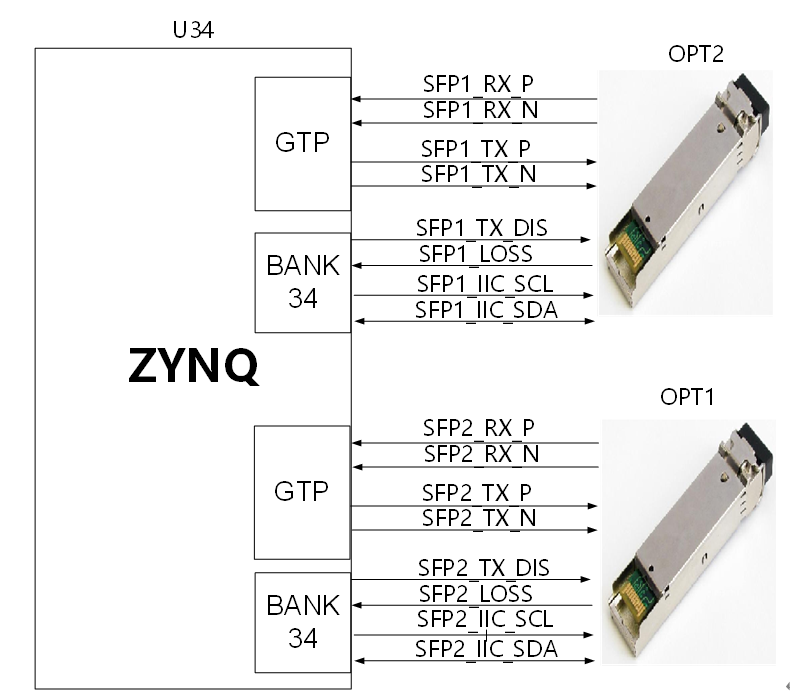

AX7015B 扩展板上有 2 路光纤接口，用户可以购买光模块（市场上 1.25G，2.5G 光模块）插入到这 2 个光纤接口中进行光纤数据通信。2 路光纤接口分别跟 ZYNQ 的 GTP 收发器的 2 路 RX/TX 相连接，TX 信号和 RX 信号都是以差分信号方式通过隔直电容连接 ZYNQ 和光模块，每路 TX 发送和 RX 接收数据速率高达 6.125Gb/s。GTP 收发器的参考时钟由核心板上的 125M 差分晶振提供。FPGA 和光纤设计示意图如下图 2.6.1 所示：
图 2.6.1-光纤设计示意图
OPT2 光纤接口 ZYNQ 引脚分配如下：
| 网络名称 | ZYNQ 引脚 | 备注 |
| SFP1_TX_P | W2 | SFP 光模块数据发送 Positive |
| SFP1_TX_N | Y2 | SFP 光模块数据发送 Negative |
| SFP1_RX_P | W6 | SFP 光模块数据接收 Positive |
| SFP1_RX_N | Y6 | SFP 光模块数据接收 Negative |
| SFP1_TX_DIS | U1 | SFP 光模块光发射禁止，高有效 |
| SFP1_LOSS | U2 | SFP 光接收 LOSS 信号，高表示没有接收到光信号 |
| SFP1_IIC_SCL | K7 | SFP 光模块 DDMI 的 I2C 时钟 |
| SFP1_IIC_SDA | L7 | SFP 光模块 DDMI 的 I2C 数据 |
表 2.6.1-OPT2 光纤接口 ZYNQ 引脚分配
注意：以上的管脚定义为 AX7015B 底板 PCB 板上丝印 OPT2 光纤接口
OPT1 光纤接口 ZYNQ 引脚分配如下：
| 网络名称 | ZYNQ 引脚 | 备注 |
| SFP2_TX_P | AA5 | SFP 光模块数据发送 Positive |
| SFP2_TX_N | AB5 | SFP 光模块数据发送 Negative |
| SFP2_RX_P | AA9 | SFP 光模块数据接收 Positive |
| SFP2_RX_N | AB9 | SFP 光模块数据接收 Negative |
| SFP2_TX_DIS | K2 | SFP 光模块光发射禁止，高有效 |
| SFP2_LOSS | K5 | SFP 光接收 LOSS 信号，高表示没有接收到光信号 |
| SFP2_IIC_SCL | J5 | SFP 光模块 DDMI 的 I2C 时钟 |
| SFP2_IIC_SDA | J3 | SFP 光模块 DDMI 的 I2C 数据 |
表 2.6.2-OPT1 光纤接口 ZYNQ 引脚分配
注意：以上的管脚定义为 AX7015B 底板 PCB 板上丝印 OPT1 光纤接口
2.7 PCIe x2 接口
AX7015B 扩展板上提供一个工业级高速数据传输 PCIe x2 接口，PCIE 卡的外形尺寸符合标准 PCIe 卡电气规范要求，可直接在普通台式机的 PCIe 插槽上使用。
PCIe 接口的收发信号直接跟 FPGA 的 GTP 收发器相连接，2 通道的 TX 信号和 RX 信号都是以差分信号方式连接到 FPGA，单通道通信速率可高达 5G bit 带宽。PCIe 的参考时钟由电脑的 PCIe 插槽提供给开发板，参考时钟频率为 100MHz。

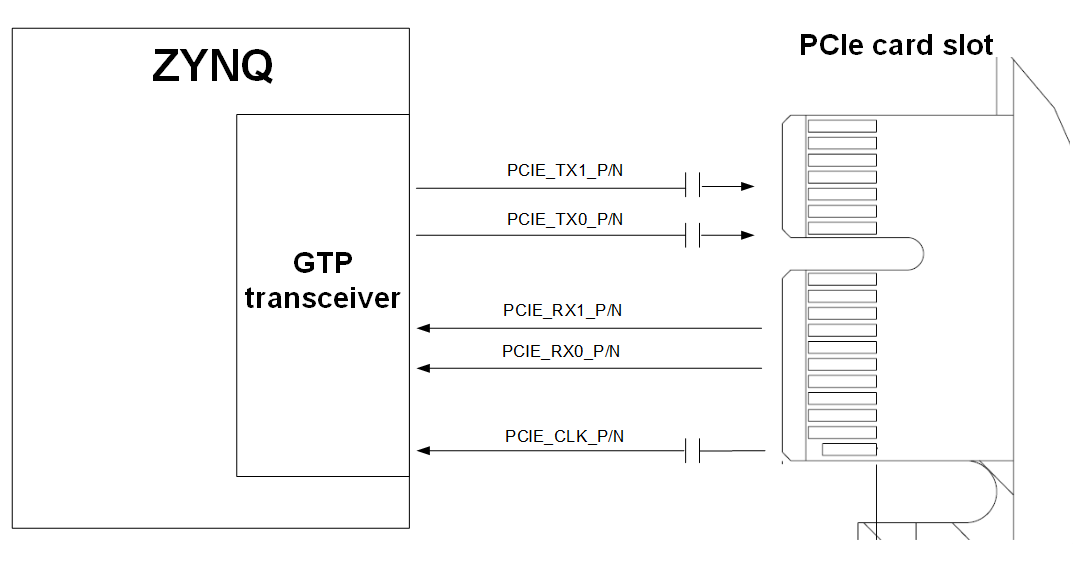

开发板的 PCIe 接口的设计示意图如下图 2.7.1 所示，其中 TX 发送信号和参考时钟 CLK 信号用 AC 耦合模式连接。
图 2.7.1-PCIe x2 设计示意图
PCIe x2 接口 FPGA 引脚分配如下：
| 网络名称 | FPGA 引脚 | 备注 |
| PCIE_RX0_P | W8 | PCIE 通道 0 数据接收 Positive |
| PCIE_RX0_N | Y8 | PCIE 通道 0 数据接收 Negative |
| PCIE_RX1_P | AA7 | PCIE 通道 1 数据接收 Positive |
| PCIE_RX1_N | AB7 | PCIE 通道 1 数据接收 Negative |
| PCIE_TX0_P | W4 | PCIE 通道 0 数据发送 Positive |
| PCIE_TX0_N | Y4 | PCIE 通道 0 数据发送 Negative |
| PCIE_TX1_P | AA3 | PCIE 通道 1 数据发送 Positive |
| PCIE_TX1_N | AB3 | PCIE 通道 1 数据发送 Negative |
| PCIE_CLK_P | U9 | PCIE 的参考时钟 Positive |
| PCIE_CLK_N | V9 | PCIE 的参考时钟 Negative |
表 2.7.1-PCIe x2 接口引脚分配
2.8 USB 转串口
AX7015B 底板上也配有串口接口，用于 ZYNQ7000 系统的整体调试，转换芯片采用 Silicon Labs CP2102GM 的 USB-UAR 芯片， USB 接口采用 MINI USB 接口，可以用一根 USB 线将它连接到上 PC 的 USB 口进行核心板的单独供电和串口数据通信。USB Uart 电路设计的示意图如下图 2.8.1 所示：
图 2.8.1-USB 转串口示意图
UART 转串口的 ZYNQ 引脚分配：
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| UART_RXD | PS_MIO13_500 | A17 | Uart 数据输入 |
| UART_TXD | PS_MIO12_500 | C18 | Uart 数据输出 |
表 2.8.1-UART 转串口的 ZYNQ 引脚分配
2.9 SD 卡槽
AX7015B 底板包含了一个 Micro 型的 SD 卡接口，以提供用户访问 SD 卡存储器，用于存储 ZYNQ 芯片的 BOOT 程序，Linux 操作系统内核， 文件系统以及其它的用户数据文件。

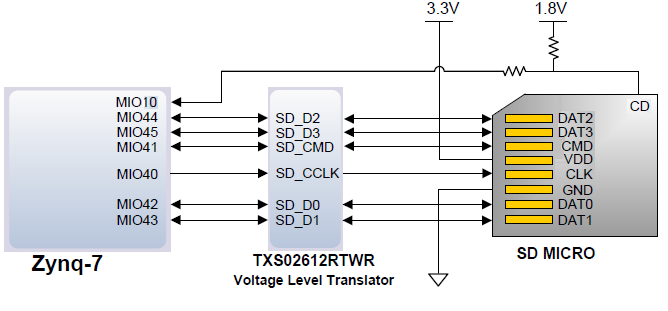

SDIO 信号与 ZYNQ 的 PS BANK501 的 IO 信号相连，因为该 BANK 的 VCCMIO 设置为 1.8V，但 SD 卡的数据电平为 3.3V， 我们这里通过 TXS02612 电平转换器来连接。Zynq7000 PS 和 SD 卡连接器的原理图如图 2.9.1 所示。
图 2.9.1-SD 卡连接示意图
SD 卡槽引脚分配
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| SD_CLK | PS_MIO40 | E9 | SD 时钟信号 |
| SD_CMD | PS_MIO41 | C15 | SD 命令信号 |
| SD_D0 | PS_MIO42 | D15 | SD 数据 Data0 |
| SD_D1 | PS_MIO43 | B12 | SD 数据 Data1 |
| SD_D2 | PS_MIO44 | E10 | SD 数据 Data2 |
| SD_D3 | PS_MIO45 | B14 | SD 数据 Data3 |
| SD_CD | PS_MIO10 | G16 | SD 卡插入信号 |
表 2.9.1-SD 卡槽引脚分配
2.10 JTAG 接口
在 AX7015B 底板上预留了一个 JTAG 接口，用于下载 FPGA 程序或者固化程序到 FLASH。为了防止带电插拔造成对 FPGA 芯片的损坏，我们在 JTAG 信号上添加了保护二极管来保证信号的电压在 FPGA 接受的范围，避免 FPGA 的损坏。
用户可以通过我们提供的 USB 下载器连接 PC 和 JTAG 接口进行 ZYNQ 的系统调试，JTAG 线插拔的时候注意不要热插拔。
2.11 LED 灯
AX7015B 底板上有 6 个红色 LED 灯，其中 1 个是电源指示灯（PWR），5 个是用户 LED 灯。当底板供电后，电源指示灯会亮起；5 个用户 LED 灯一个连接到 PS 的 MIO 上，另外四个连接到 PL 的 IO 上，用户可以通过程序来控制亮和灭，当连接用户 LED 灯的 IO 电压为高时，用户 LED 灯熄灭，当连接 IO 电压为低时，用户 LED 会被点亮。LED 灯硬件连接的示意图如图 2.11.1 所示：
图 2.11.1-底板 LED 灯硬件连接示意图
底板用户 LED 灯的引脚分配
| 信号名称 | ZYNQ 引脚名 | ZYNQ 管脚号 | 备注 |
| PS_LED | PS_MIO9_500 | C19 | PS 端用户 LED 灯 |
| PL_LED1 | B35_L10_P | A5 | PL 端用户 LED1 灯 |
| PL_LED2 | B35_L9_P | A7 | PL 端用户 LED2 灯 |
| PL_LED3 | B35_L9_N | A6 | PL 端用户 LED3 灯 |
| PL_LED4 | B35_L7_N | B8 | PL 端用户 LED4 灯 |
表 2.11.1-用户 LED 灯的引脚分配
2.12 用户按键

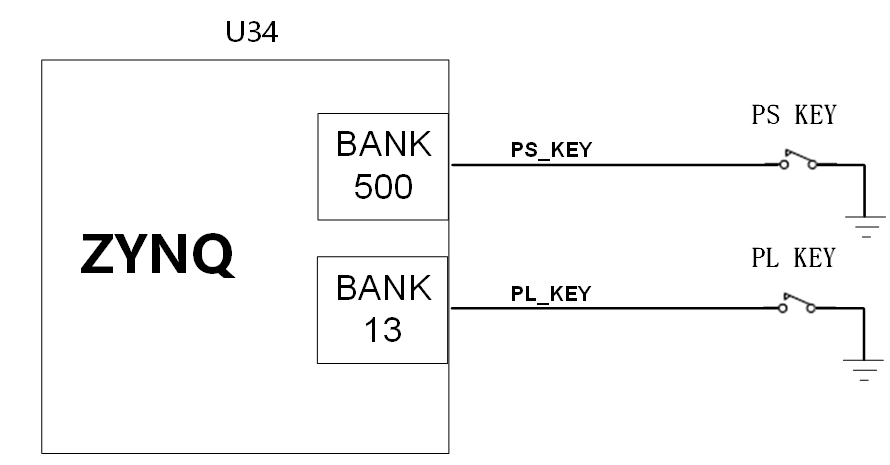

AX7015B 底板上有 2 个用户按键 PS KEY 和 PL KEY，PS KEY 连接到 ZYNQ 芯片 PS 的 MIO 管脚上，PL KEY 连接到 ZYNQ 芯片 PL 的 IO 管脚上。按键按下，信号为低，ZYNQ 芯片就是检测到低电平来判断按键是否按下。用户按键连接的示意图如图 2.12.1 所示：
图 2.12.1-用户按键连接示意图
用户按键的 ZYNQ 管脚分配
| 信号名称 | ZYNQ 引脚名 | ZYNQ 引脚号 | 备注 |
| PS_KEY | PS_MIO11_500 | B19 | ZYNQ 系统复位信号 |
| PL_KEY | B13_L8_N | AB12 | PL 端的用户按键 |
表 2.12.1-用户按键的 ZYNQ 管脚分配
2.13 扩展口
AX7015B 底板预留了 1 个 2.54mm 标准间距的 40 针的扩展口 J12，用于连接 Alinx 的各个模块或者用户自己设计的外面电路，扩展口有 40 个信号，其中，5V 电源 1 路，3.3V 电源 2 路，地 3 路，IO 口 34 路。切勿 IO 直接跟 5V 设备直接连接，以免烧坏 ZYNQ7000 芯片。如果要接 5V 设备，需要接电平转换芯片。
J12 扩展口 ZYNQ 的引脚分配
| 引脚编号 | ZYNQ 引脚 | 引脚编号 | ZYNQ 引脚 |
| 1 | GND | 2 | +5V（输出） |
| 3 | M1 | 4 | M2 |
| 5 | Y13 | 6 | Y12 |
| 7 | P2 | 8 | P3 |
| 9 | R7 | 10 | P7 |
| 11 | P8 | 12 | N8 |
| 13 | R2 | 14 | R3 |
| 15 | R4 | 16 | R5 |
| 17 | M7 | 18 | M8 |
| 19 | M3 | 20 | M4 |
| 21 | U14 | 22 | U13 |
| 23 | AB14 | 24 | AB13 |
| 25 | W15 | 26 | V15 |
| 27 | Y17 | 28 | W17 |
| 29 | W18 | 30 | V18 |
| 31 | AB22 | 32 | AB21 |
| 33 | AA20 | 34 | AA19 |
| 35 | T17 | 36 | R17 |
| 37 | GND | 38 | GND |
| 39 | +3.3V（输出） | 40 | +3.3V（输出） |
表 2.13.1-J12 扩展口 ZYNQ 的引脚分配
2.14 供电电源

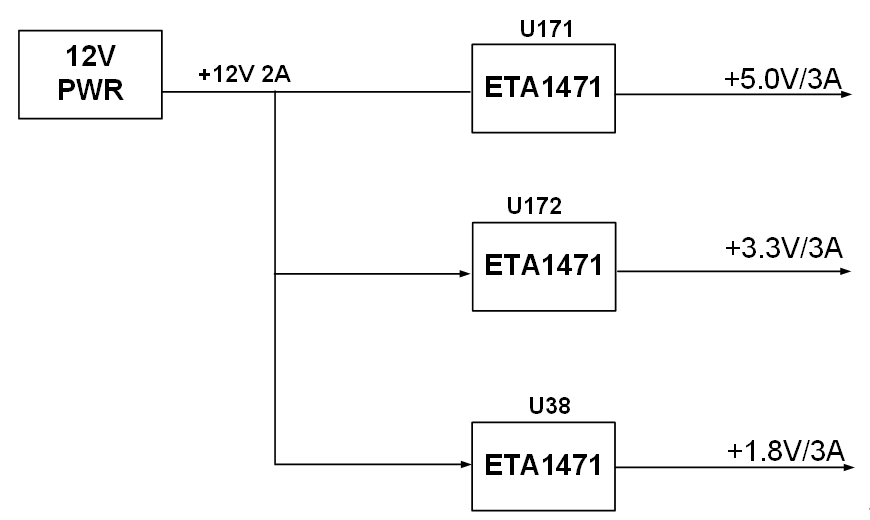

开发板的电源输入电压为 DC12V，可以通过 PCIE 插槽或者外接 +12V 电源给板子供电。外接电源供电时请使用开发板自带的电源，不要用其他规格的电源，以免损坏开发板。底板上通过 3 路 DC/DC 电源芯片 ETA1471FT2G 转换成 +5V，+3.3V 和 1.8V 四路电源。扩展上的电源设计如下图 2.14.1 所示：
图 2.14.1-底板电源原理图
2.15 底板结构图

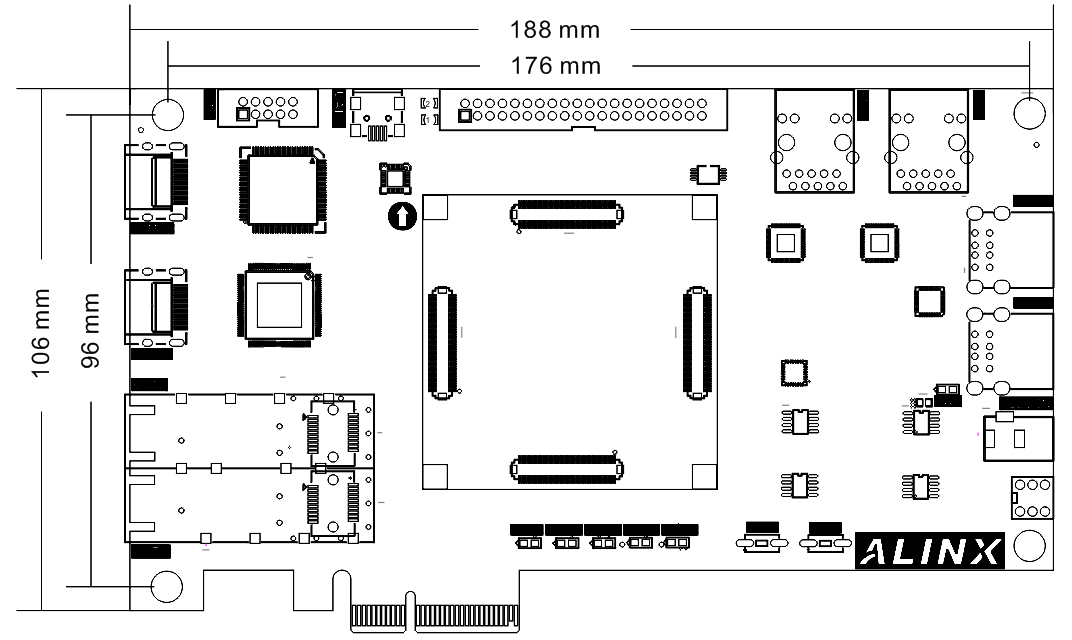

图 2.15.1-开发板正面图（Top View）
附录：缩略语表
| 缩略语 | 英文全称 | 中文说明 |
| PS | Processor System | 处理器系统 |
| PL | Programmable Logic | 可编程逻辑 |
| SOC | System on Chip | 片上系统 |
| DDR3 | Double Data Rate 3 SDRAM | 第三代双倍数据率同步动态随机存取存储器 |
| eMMC | Embedded Multi Media Card | 嵌入式多媒体卡 |
| QSPI | Quad Serial Peripheral Interface | 四线串行外设接口 |
| GTP | Gigabit Transceiver | 吉比特收发器 |
| UART | Universal Asynchronous Receiver/Transmitter | 通用异步收发器 |
| HDMI | High-Definition Multimedia Interface | 高清晰度多媒体接口 |
| PCIe | Peripheral Component Interconnect Express | 高速外设组件互连 |
| USB | Universal Serial Bus | 通用串行总线 |
| JTAG | Joint Test Action Group | 联合测试工作组 |
| SFP | Small Form-factor Pluggable | 小型可插拔光模块 |
| MIO | Multiplexed I/O | 多路复用输入/输出 |
| GPHY | Gigabit Ethernet PHY | 千兆以太网物理层收发器 |
| I2C | Inter-Integrated Circuit | 集成电路间总线 |
| RGMII | Reduced Gigabit Media Independent Interface | 简化吉比特介质无关接口 |
| RMII | Reduced Media Independent Interface | 简化介质无关接口 |
| LED | Light Emitting Diode | 发光二极管 |
| LVDS | Low-Voltage Differential Signaling | 低压差分信号 |
联系我们
芯驿电子科技（上海）有限公司
公司网址：www.alinx.com
服务热线：021-67676997
技术支持：support@alinx.com
工作时间：9:00-18:00 周一到周五
© 芯驿电子科技（上海）有限公司，保留所有权利。
